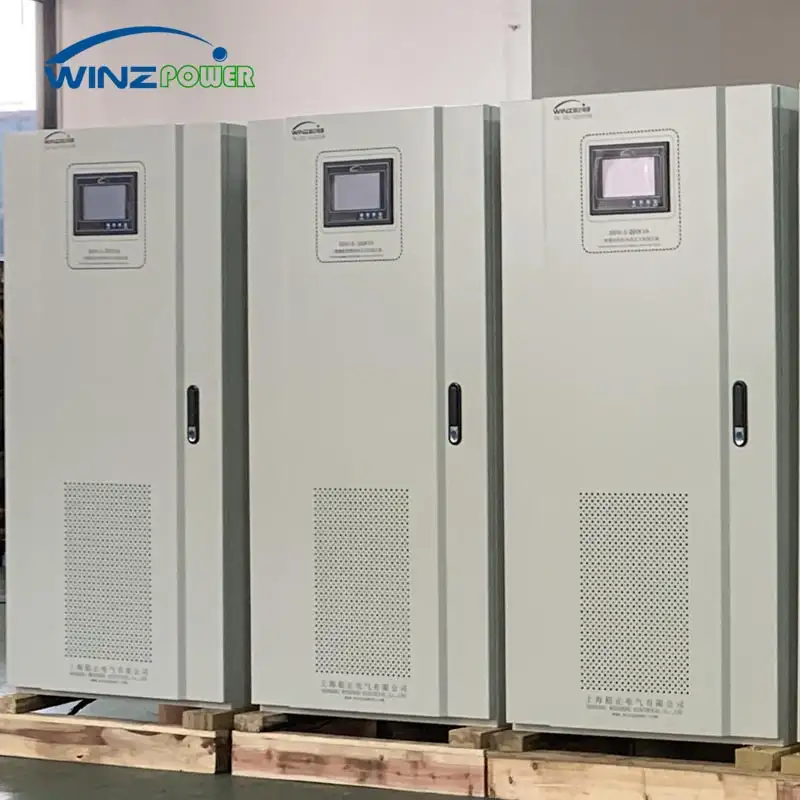

مثبت جهد ثلاثي الطور 440V 60Hz (منظم جهد أوتوماتيكي) – مصمم لتثبيت الطاقة الصناعية في المكسيك وكولومبيا
Rated Power: 3~3000KVA
Input Voltage: 440V±20%
Input Frequency: 60Hz±10%
Output Voltage: 440V
MOQ: 1 Set/Piece
Brand: WINZPOWER
- مقدمة المنتج
- المعلمات الفنية
- تفاصيل المنتج
مقدمة المنتج
تُستخدم مثبتات الجهد ثلاثية الطور 440 فولت 60 هرتز (منظمات الجهد الأوتوماتيكية) بشكل شائع في جميع أنحاء المكسيك وأجزاء من كولومبيا، حيث يتبع إمداد الكهرباء مواصفات فريدة من نوعها وهي ثلاثية الطور 440 فولت، 60 هرتز، والتي تختلف بشكل كبير عن المعايير الدولية الشائعة. أدت الحاجة إلى تنظيم موثوق للطاقة في هذه المناطق إلى قيامنا بتطوير وإنتاج مثبتات جهد متقدمة ثلاثية الطور 440 فولت 60 هرتز، والمعروفة أيضًا باسم منظمات الجهد الأوتوماتيكية.
خصائص تثبيت الجهد
• كشف دقيق للجهد: منتجاتنا مزودة بمحولات جهد من المستوى 0.2 ونظام أخذ عينات ADC متزامن متعدد القنوات بشريحة واحدة، والذي يمكنه مراقبة تقلبات الجهد في نظام إمداد الطاقة ثلاثي الطور 440 فولت 60 هرتز بدقة. في نفس الوقت، يتم ضبط الجهد من خلال وحدة التحكم المدمجة لضمان أن (منظم الجهد الأوتوماتيكي) يخرج جهد 440 فولت بدقة.
• آلية ضبط سريعة: بمجرد أن تكتشف وحدة التحكم انحرافًا في الجهد، سيبدأ نظام التحكم الذكي المدمج على الفور ويضبط خرج الجهد في غضون 100 مللي ثانية. يضمن الاستجابة السريعة لمثبتات الجهد ثلاثية الطور 440 فولت 60 هرتز (منظم الجهد الأوتوماتيكي) حصول المعدات الصناعية دائمًا على مصدر طاقة مستقر.
مبدأ تنظيم الجهد AVR:
1. جهد الدخل (Uai): هذا هو جهد الدخل المتردد لمثبتات الجهد ثلاثية الطور 440 فولت 60 هرتز، أي الجهد الأصلي بدون تنظيم جهد.
2. جهد الخرج (Uao): هذا هو جهد الخرج المتردد المستقر 440 فولت/60 هرتز بعد منظم الجهد.
3. محول التعويض (TBa): TBa هو محول تعويض. وظيفته هي تعويض التقلب في جهد الدخل عن طريق ضبط الجهد على ملفاته، وبالتالي تثبيت جهد الخرج. يمثل UBa الجهد عبر محول التعويض.
4. منظم الجهد الأوتوماتيكي (TVV): TVV هو منظم جهد أوتوماتيكي، وهو محول جهد متغير. عن طريق تغيير موضع نقطة التفرع لمنظم الجهد الأوتوماتيكي، يمكن ضبط جهد خرجه، ومن ثم يمكن ضبط جهد دخل محول التعويض لتحقيق تحكم دقيق في جهد الخرج.
مبدأ العمل: يدخل جهد الدخل Uai (440 فولت ±20%) أولاً إلى الدائرة، ويتم تنظيمه بشكل مشترك بواسطة محول التعويض TBa ومنظم الجهد الأوتوماتيكي TVV، ويخرج في النهاية جهدًا مستقرًا Uao. عندما يتقلب جهد الدخل، سيقوم منظم الجهد الأوتوماتيكي TVV تلقائيًا بضبط جهد خرجه، وبالتالي تغيير دخل محول التعويض TBa لتعويض التغيير في جهد الدخل وضمان بقاء جهد الخرج Uao مستقرًا عند 440 فولت/60 هرتز.
مخطط التحكم في النظام (مثبتات الجهد ثلاثية الطور 440 فولت 60 هرتز)
مثبتات الجهد ثلاثية الطور 440 فولت/60 هرتز مخطط التحكم
يوضح الشكل أعلاه بالتفصيل سير العمل والوحدات الوظيفية لمثبتات الجهد ثلاثية الطور 440 فولت 60 هرتز (منظم الجهد الأوتوماتيكي) من دخل الشبكة إلى الخرج المستقر.
يقوم المتحكم الدقيق عالي السرعة المعتمد على نواة ARM Cortex M4 بجمع جهود الدخل والخرج، ومقارنتها وحسابها مع جهد الخرج المضبوط. يقوم المحرك المؤازر بضبط نسبة لفات منظم الجهد الأوتوماتيكي للتحكم بدقة في جهد الخرج. يحتوي على شاشة LCD واتصال 485 ووظائف حماية متنوعة.
ميزات الحماية المتقدمة
مثبت الجهد ثلاثي الطور 440 فولت 60 هرتز (منظم الجهد الأوتوماتيكي) مزود بسلسلة من ميزات حماية المعلمات الكهربائية الاحترافية.
الحماية من الجهد الزائد (Over Voltage)، عندما يكون جهد الخرج أعلى من الحد المضبوط، يتم تشغيل إجراء الحماية لمنع المعدات من التعرض لانهيار العزل وأضرار أخرى بسبب الجهد الزائد؛
الحماية من الجهد المنخفض (Under Voltage)، عندما يكون جهد الخرج أقل من الحد المضبوط، يتم تنشيطها لمنع المعدات من العمل بشكل غير طبيعي وانخفاض عزم الدوران بسبب عدم كفاية مصدر الطاقة؛
الحماية من التيار الزائد (Over Current)، عندما يتجاوز التيار القيمة المقدرة، يتم تشغيل إجراء الحماية OC لمنع المعدات بشكل فعال من الاحتراق بسبب السخونة الزائدة؛
حماية كشف فقدان الطور (Phase-loss Detection)، مراقبة في الوقت الفعلي للدائرة ثلاثية الطور، بمجرد اكتشاف خطأ فقدان الطور، يتم اتخاذ إجراء الحماية بسرعة لتجنب تلف المحرك والمعدات الأخرى بسبب تشغيل فقدان الطور؛
حماية التعرف على الانعكاس (Phase-reversal Identification Protection)، التعرف على تسلسل الطور لمصدر الطاقة ثلاثي الطور، عند حدوث طور معكوس، يتم إطلاق الإنذار في الوقت المناسب واتخاذ الإجراءات المناسبة لضمان تشغيل المعدات في تسلسل الطور الصحيح.
يدمج وظيفة الإنذار الذكية (Intelligent Alarm Function)، ويستخدم خوارزميات تشخيص الأعطال لتحديد الحالات غير الطبيعية المختلفة بدقة وإخطار المستخدمين على الفور من خلال الإنذارات الصوتية والضوئية، مما يوفر حاجز أمان موثوقًا للتشغيل المستقر للمعدات الصناعية واستمرارية عمليات الإنتاج.
مخطط الدائرة الرئيسية للنظام (مثبتات الجهد ثلاثية الطور 440 فولت 60 هرتز)
قائمة المعلمات التقنية لمثبتات الجهد ثلاثية الطور 440 فولت 60 هرتز
| معلمات الدخل التقنية |
|
| العنصر | المؤشرات الفنية |
| الجهد المقنن (فولت تيار متردد) | ثلاثي الطور 440 فولت |
| نطاق جهد الدخل (%) | 440 فولت ±20%. (نطاقات أخرى قابلة للتخصيص ±30% 40%) |
| تردد الدخل (هرتز) | الافتراضي 60 هرتز |
| الكفاءة | 98% |
| محول عزل الخرج | تكوين اختياري (△/Y أو Y/Y) |
| معلمات الخرج التقنية | |
| وضع تنظيم الجهد | منظم جهد معوض متسلسل |
| جهد الخرج (فولت تيار متردد) | ثلاثي الطور 440 فولت (±5% قابل للتعديل) |
| استقرار جهد الخرج (متوسط الدقة) | ±1-5% (2-5% للمنتجات العادية) |
| زمن الاستجابة الديناميكي | 40 مللي ثانية (بالنسبة لجهد الدخل المتردد) |
| زيادة THD للخرج | ＜0.1% (ثابت وديناميكي) |
| تردد الخرج | نفس تردد الدخل |
| عدم توازن ثلاثي الطور | متزامن (لا) وغير متوافق (نعم) |
| نوع الحمل المناسب | أي نوع حمل (مقاوم، حثي، سعوي) |
| سعة التحميل الزائد | 120% لمدة 10 دقائق 150% لمدة دقيقة واحدة |
| وظيفة التجاوز | تجاوز يدوي |
| معلمات وحدة التحكم | |
| وضع التحكم | تحكم رقمي كامل |
| وحدة التحكم الرئيسية | الشريحة الرئيسية تستخدم STM32F4XX للتحكم والقياس |
| استراتيجية التحكم | مقارن التباطؤ الرقمي و PID |
| وضع تشغيل المحرك | مشغل ثايرستور (تشغيل عند عبور الصفر) |
| وقت التثبيت | تغيير جهد الدخل بنسبة 10% بالنسبة للنطاق، وقت التثبيت أقل من ثانية واحدة |
| طرق قياس الجهد والتيار | أخذ عينات RMS حقيقي (متزامن ثلاثي الطور) |
| استراتيجية التحكم في الجهد والتيار | تحكم PID ذو حلقة مزدوجة مغلقة |
| واجهة الاتصال | بروتوكول RS485/232/MODBUS-RTU |
| معلمات العرض | |
| وسيلة العرض | شاشة LCD متعددة الوظائف برموز مقطعية |
| عرض المعلمات الكهربائية |
جهد وتردد الدخل ثلاثي الطور؛ جهد خط الخرج ثلاثي الطور وتردده؛ متوسط قيمة جهد خط الخرج؛ معامل قدرة الخرج؛ تيار الخرج ثلاثي الطور؛ القدرة النشطة والقدرة الظاهرية للخرج؛ |
| عرض معلومات الإنذار |
جهد زائد (OV)، تيار زائد (OC)؛ جهد منخفض (UV)؛ عطل في المصهر؛ تحميل زائد؛ عطل في تسلسل الطور؛ ومعلومات عطل أخرى |
| دقة العرض | الدقة من الفئة 0.5s |
| دقة عرض الجهد | 0.1 فولت |
| دقة عرض التيار | 0.1 أمبير |
| الحماية | |
| قائمة الحماية | جهد زائد (OV)، تيار زائد (OC)؛ جهد منخفض (UV)؛ سخونة زائدة؛ وقصر الدائرة. |
| إجراء الحماية | قطع الخرج والإنذار؛ تجاوز تلقائي؛ بدء تلقائي بعد استرداد العطل |
| البيئة | |
| درجة حرارة العمل (مئوية) | -35 درجة مئوية +55 درجة مئوية |
| الرطوبة النسبية (RH) | 10%-90% (20 درجة مئوية ±5 درجة مئوية) |
| الارتفاع | ＜3000 متر |
| فئة الحماية IP | IP20 |
| مستوى الضوضاء (ديسيبل) | ＜55 ديسيبل |
| يمكن التواصل مع winzele للمتطلبات الخاصة الأخرى | |
