مثبت جهد ثلاثي الطور مع محول عزل

مقدمة المنتج

مثبتات الجهد أحادية وثلاثية الطور من سلسلة DBW/SBW-G المزودة بمحولات عزل مدمجة هي منتجات تستخدم لتثبيت الجهد المتردد. يمكن استخدام المحول المدمج للتغيرات في مستويات جهد الشبكة وعند عدم وجود خط محايد. يتميز هذا المنتج بوظائف ثلاثية في واحدة: تحويل الجهد، وتثبيت الجهد، والعزل.
يتم توصيل جانب الإدخال لهذا المنتج بـ DYN11 لمحول العزل SG. سيعمل تيار التوافقي الثالث في ملف D على توليد قوة دافعة مغناطيسية ثالثة، والتي ستعوض القوة الدافعة المغناطيسية الثالثة في الملف الثانوي. يشكل التوافقي الثالث تيارًا دائريًا في الملف ولن يتدفق إلى الشبكة العامة، وبالتالي القضاء على التيار التوافقي الناتج عن الأحمال غير الخطية.

مبدأ العمل

تُستخدم مثبتات الجهد أحادية/ثلاثية الطور من سلسلة DBW/SBW-G المزودة بمحولات عزل مدمجة لتثبيت الجهد المتقلب الناتج عن مصدر طاقة غير مستقر أو تغير الحمل. مقارنة بمنظمات الجهد الأخرى، تتميز هذه السلسلة من المنتجات بسعتها الكبيرة، وكفاءتها العالية، وتشوه الشكل الموجي المنخفض، وتنظيم الجهد السلس. يمكن تطبيق هذه السلسلة من المنتجات على أحمال مختلفة، لتحمل الحمل الزائد الفوري، والعمل لفترة طويلة بشكل مستمر. تتميز هذه السلسلة من المنتجات بالوظائف التالية: التبديل اليدوي/التلقائي، الحماية من الجهد الزائد، الحماية من فقدان الطور، الحماية من ترتيب الطور، والحماية من الأعطال الميكانيكية. المنتجات صغيرة، خفيفة، سهلة التركيب، وتعمل بشكل موثوق. (يوجد نوعان: شاشة رقمية وشاشة عرض أدوات).

مبدأ تنظيم الجهد

اتصال الملف الابتدائي لمنظم الجهد المتحكم والمحول TVV يكون على شكل Y متصل بطرف الخرج لمثبت الجهد ومتصل بالملف الابتدائي لمحول التعويض TBa، ولكن الملف الثانوي لمحول التعويض TBa متصل على التوالي في الدائرة الرئيسية. بأخذ الطور A كمثال لتوضيح مبدأ عمل تثبيت الجهد كما هو موضح في الشكل 1. إذا كان انخفاض الجهد لممانعة محول التعويض مهملاً، يمكن رؤيته من الصورة أعلاه:

Uao = Uai + UBa المبدأ هو: عندما يزداد جهد الدخل Uai للطور A بمقدار △Uai، يتغير جهد التعويض Uba相应地 بمقدار △Uba وعندما يكون △Uai مساوياً لـ -△Uba، يظل جهد الخرج Uao للطور A دون تغيير، والطور B والطور C مماثلان للطور A.

عملية تثبيت الجهد هي: اعتمادًا على تغير جهد الخرج، تحصل وحدة قياس الجهد على عينة من هذا التغير، وتقوم بقياسها وإخراج الإشارة للتحكم في تشغيل SM للمحرك المؤازر، من خلال مخفض السرعة والعجلة المسننة، لجعل مجموعة الفرشاة تنزلق أو تتدحرج على منظم الجهد TVV لتنظيم الجهد الثانوي لـ TVV وبالتالي تغيير قطبية وحجم جهد التعويض وضمان استقرار جهد الخرج تلقائيًا ضمن نطاق دقة الضبط المسموح به لتثبيت الجهد، وبالتالي تحقيق تثبيت الجهد التلقائي.

مخطط مبدأ التحكم





مخطط طوبولوجيا مبدأ التحكم

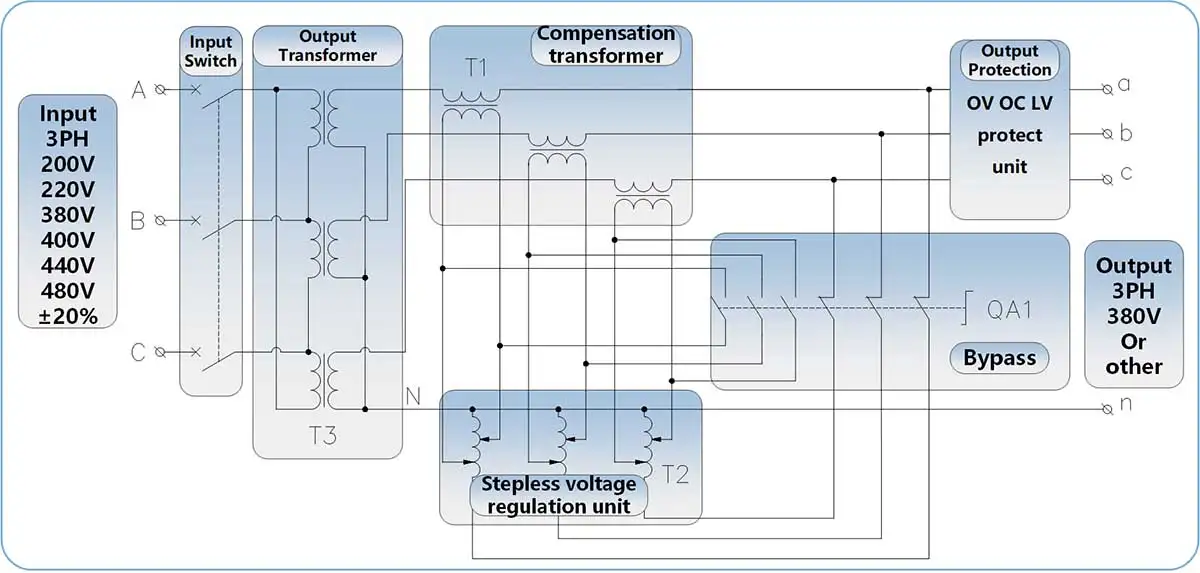

1. تحويل الجهد أولاً، ثم تنظيم الجهد

بالنسبة للمناطق العالمية ذات جهود الشبكة المختلفة ولكن نفس التردد، من المهم بشكل خاص استخدام سلسلة SBW-G؛ يتم تحويل جهد الدخل بواسطة محول ثم تثبيته، بحيث يمكن تلبية استخدام المعدات الأجنبية في الشبكة المحلية. على سبيل المثال، في المكسيك، مصدر طاقة الشبكة هو 440V60Hz، ولكن الطلب على طاقة المعدات هو 380V. يمكنك استخدامه لتحويل (440V/380V) أولاً ثم تثبيته إلى 380V لتلبية متطلبات الطاقة لمعدات 380V.

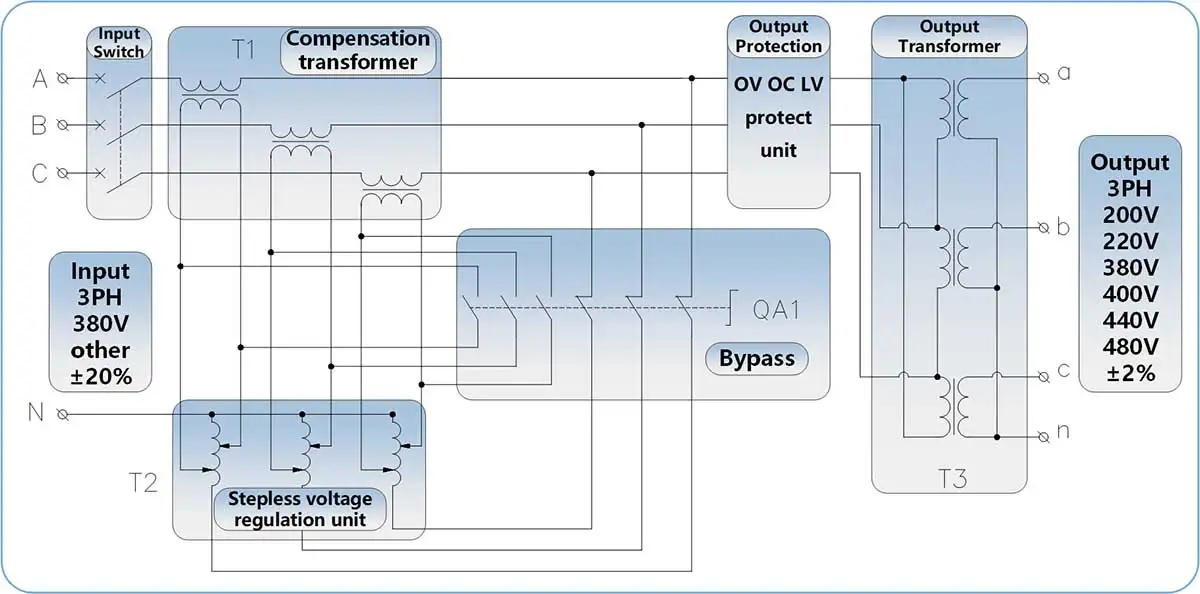

2. تنظيم الجهد أولاً، ثم تحويل الجهد

يستخدم محول العزل المتصل بالمخرج بشكل أساسي لتحويل جهود الشبكة المختلفة. على سبيل المثال، في تايلاند، مصدر طاقة الشبكة هو 380V/50HZ، ولكن المعدات اليابانية المستوردة هي 200V. يمكنك استخدامه لتثبيته إلى 380V أولاً، ثم تحويل الجهد إلى 200V من خلال محول العزل الناتج لتلبية متطلبات مصدر الطاقة 200V للمعدات.



قائمة المعلمات التقنية لمثبت الجهد التلقائي SBW-G



معلمات الإدخال الفنية
العنصر	المؤشرات الفنية	ملاحظة
الجهد المقنن (Vac)	ثلاثي الطور 200V/208V/220V/380V/400V/440V/480V (يمكن تخصيص أي جهد) أحادي الطور 110V/220V/230V/380V (يمكن تخصيص أي جهد)	ثلاثي الطور ثلاثي الأسلاك (L1, L2, L3) + أرضي (PE). أحادي الطور ثنائي الخط (L, N) + أرضي (PE). يمكن للنظام استخدام خط محايد أو لا. يمكن تخصيص أي طريقة إدخال خط
نطاق جهد الإدخال (%)	(الجهد المقنن) ±20%. مثال: 380V±20% (يمكن تخصيص نطاقات جهد إدخال أخرى)	بشكل عام، يمكن أن يكون نطاق جهد الإدخال ±15%/20%/30%/40% من الجهد المقنن.
تردد الإدخال (Hz)	الافتراضي 40~79Hz	يمكن تخصيص ترددات أخرى
الكفاءة	98%
محول عزل الإدخال والإخراج	△/Y أو Y/Y أو محول ذاتي
معلمات الإخراج الفنية
وضع تنظيم الجهد	محول تعديل الثايرستور
جهد الإخراج (Vac)	ثلاثي الطور 380V/400V (قابل للتعديل ±10%) أحادي الطور 220V/230V (قابل للتعديل ±10%)	يمكن أيضًا تخصيص جهود أخرى، على سبيل المثال: ثلاثي الطور 200V/220/440V/480V أو غيرها.
استقرار جهد الإخراج (الدقة المتوسطة)	±1-5% (2-5% للمنتجات العادية)
وقت الاستجابة الديناميكي	40ms (بالنسبة لجهد الإدخال المتردد)
زيادة THD للإخراج	＜0.1% (ثابت وديناميكي)	لا يتم إنشاء تشوه إضافي في الشكل الموجي (ثابت وديناميكي). زيادة THD للجهد أقل من 0.1%
تردد الإخراج	نفس تردد الإدخال
عدم توازن ثلاثي الطور	متزامن (لا) وغير متوافق (نعم)	تحكم تلقائي في توازن الجهد ثلاثي الطور (نعم)
نوع الحمل المناسب	أي نوع حمل (مقاوم، حثي، سعوي)
سعة التحميل الزائد	120% لمدة 10 دقائق 150% لمدة 1 دقيقة
وظيفة التجاوز	تجاوز يدوي	تجاوز تلقائي عند حدوث عطل داخلي اختياري
معلمات وحدة التحكم
وضع التحكم	تحكم رقمي كامل	يستخدم الجزء التناظري لتكييف إشارات الإدخال والإخراج
وحدة التحكم الرئيسية	تستخدم الشريحة الرئيسية STM32F4XX للتحكم والقياس	تستخدم بعض الطرازات وحدة تحكم رئيسية ARM مع وظيفة DSP
استراتيجية التحكم	مقارنة التباطؤ الرقمي و PID
وضع تشغيل المحرك	مشغل الثايرستور (تشغيل عند عبور الصفر)
وقت التثبيت	بالنسبة لتغير جهد الإدخال بنسبة 10% من النطاق، وقت التثبيت أقل من ثانية واحدة	طاقة الحمل 0-100%
طرق قياس الجهد والتيار	أخذ عينات RMS حقيقي (متزامن ثلاثي الطور)	أخذ عينات RMS و FFT 256 نقطة
استراتيجية التحكم في الجهد والتيار	تحكم PID ذو حلقة مزدوجة مغلقة
واجهة الاتصال	بروتوكول RS485/232/MODBUS-RTU	واجهات اختيارية TCP/IP, GPRS وغيرها
معلمات العرض
وسيلة العرض	كود مقطع LCD متعدد الوظائف	يمكن أيضًا تخصيص شاشة لمس صناعية (7″ أو 10″)
عرض المعلمات الكهربائية	جهد الإدخال ثلاثي الطور والتردد؛ جهد الخط الناتج ثلاثي الطور والتردد؛ متوسط قيمة جهد الخط الناتج؛ معامل القدرة الناتج؛ تيار الإخراج ثلاثي الطور؛ القدرة الفعالة الناتجة والقدرة الظاهرية؛
عرض معلومات الإنذار	جهد الإدخال الزائد (OV)، التيار الزائد (OC)؛ جهد الإدخال المنخفض (UV)؛ عطل المصهر؛ الحمل الزائد؛ عطل ترتيب الطور؛ ومعلومات الأعطال الأخرى
دقة العرض	الدقة من الفئة 0.5s
دقة عرض الجهد	0.1V
دقة عرض التيار	0.1A
الحماية
قائمة الحماية	جهد الإدخال الزائد (OV)، التيار الزائد (OC)؛ جهد الإدخال المنخفض (UV)؛ عطل IGBT؛ ارتفاع درجة حرارة المشتت الحراري؛ ارتفاع درجة حرارة المحول؛ وقصر الدائرة.
إجراء الحماية	قطع الإخراج والإنذار؛ التجاوز التلقائي؛ البدء التلقائي بعد استرداد العطل	يمكن تكوين جهات اتصال جافة للعطل (NC & NO)
البيئة
درجة حرارة العمل (℃)	-35℃+55℃	تتطلب بيئات درجات الحرارة القصوى تخصيصًا خاصًا أو تخفيضًا في التصنيف
الرطوبة النسبية (RH)	10%-90% (20℃±5℃)
الارتفاع	＜2000m	لكل زيادة 1000m في الارتفاع، يجب تخفيض التصنيف بنسبة 10%.
فئة الحماية IP	IP20	يمكن تخصيص فئات IP أخرى مثل IP33 للاستخدام الخارجي
مستوى الضوضاء (dB)	＜55dB
يمكن مناقشة المتطلبات الخاصة الأخرى مع Winzele



قائمة موديلات ومنتجات  SBW-G AVR

1. قائمة الموديلات ثلاثية الطور (يمكن أن يكون جهد الإدخال المقنن لها ثلاثي الطور 200V/220V/380V/440V/480V إلخ)

النوع	السعة (kVA)	التيار (A)	الأبعاد العرض × العمق × الارتفاع (مم)
SBW-G-20KVA	20	30	500*800*1000mm
SBW-G-30KVA	30	45.6
SBW-G-50KVA	50	76
SBW-G-80KVA	80	121.6	550*880*1000mm
SBW-G-100KVA	100	152
SBW-G-120KVA	120	182	620*920*1200mm
SBW-G-150KVA	150	228
SBW-G-180KVA	180	274	700*1000*1300mm
SBW-G-200KVA	200	304
SBW-G-250KVA	250	380	1000*700*1500mm
SBW-G-300KVA	300	456	1100*800*1900mm
SBW-G-350KVA	350	532
SBW-G-400KVA	400	608
SBW-G-500KVA	500	760	1100*900*2000mm
SBW-G-600KVA	600	912
SBW-G-800KVA	800	1216	2000*1000*2000mm
SBW-G-1000KVA	1000	1520
SBW-G-1200KVA	1200	1824



2. قائمة الموديلات أحادية الطور (يمكن أن يكون جهد الإدخال المقنن لها أحادي الطور 110V/220V/380V/440V/480V)

النوع	السعة (kVA)	التيار (A)	الأبعاد العرض × العمق × الارتفاع (مم)
DBW-G-3KVA	3	13.6	350*500*370mm
DBW-G-5KVA	5	22.7
DBW-G-10KVA	10	45.5	350*600*400mm
DBW-G-15KVA	15	68
DBW-G-20KVA	20	91	550*800*1000mm
DBW-G-30KVA	30	136
DBW-G-50KVA	50	227	600*900*1200mm
DBW-G-60KVA	60	272
DBW-G-80KVA	80	363	700*1000*1500mm
DBW-G-100KVA	100	456
DBW-G-150KVA	150	681	800*1000*1600mm
DBW-G-200KVA	200	909A

التطبيقات

تم استخدام هذه السلسلة من المنتجات في المعدات الكهروميكانيكية واسعة النطاق في مجال تشغيل المعادن، وخطوط إنتاج المعدات، ومعدات مشاريع البناء، والمصاعد، والأجهزة الطبية، وغرفة أجهزة الكمبيوتر الشخصية، ومعدات التحكم بالكمبيوتر، ومعدات التطريز، ومكيفات الهواء، ومعدات البث التلفزيوني والإذاعي، وأي أماكن تتطلب مصدر طاقة مستقر في مجالات مؤسسات الصناعة والتعدين، والزراعة، والطباعة، والرعاية الطبية، والأدوات الآلية، والنقل، والبريد والاتصالات، والشؤون العسكرية، والسكك الحديدية، والبحث والثقافة، وغيرها.



الحالات والمعرض

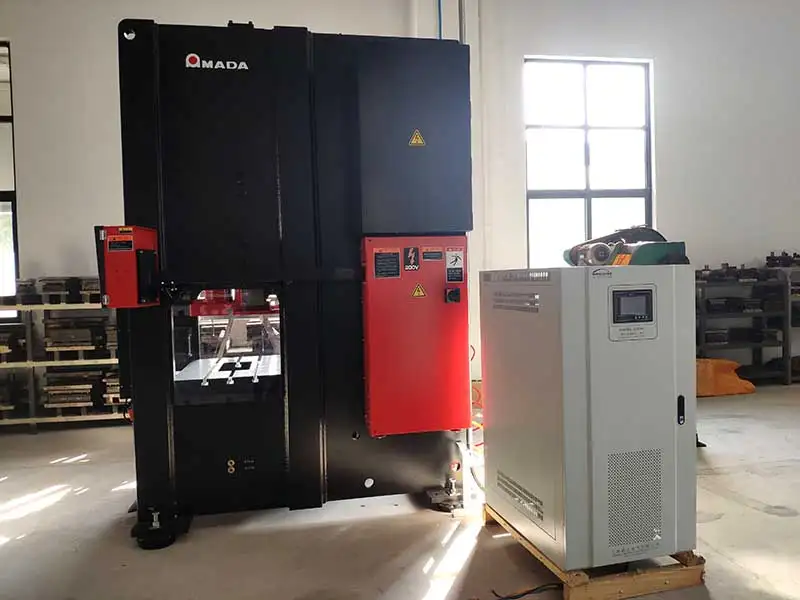

3phase-50KVA (الإدخال 380V±20% الإخراج 220V±1%) مستخدم في نظام Amada 200V الياباني

3phase-1250KVA (الإدخال 380V±20% الإخراج 380V±1%)

3phase-500KVA AVR (الإدخال 380V±20% الإخراج 380V±1%)

3phase-2500KVA AVR (الإدخال 380V±20% الإخراج 380V±1%) من الداخل (أمامي/خلفي)

3phase-200KVA (الإدخال 380V±20% الإخراج 380V±2%)

3phase-50KVA (الإدخال 380V±20% الإخراج 400V±2%) AVR مستخدم في ماكينة الخراطة والتفريز

مثبت جهد مستخدم في مجال معدات التصوير الطبي CT

Rated Power: 10-600KVA
Input Voltage: 3PH 200/220/380/400/440/480/690
Input Frequency: 50/60Hz±10%
Output Voltage: 3PH 200/220/380/400/440/480/690
MOQ: 1 Set/Piece
