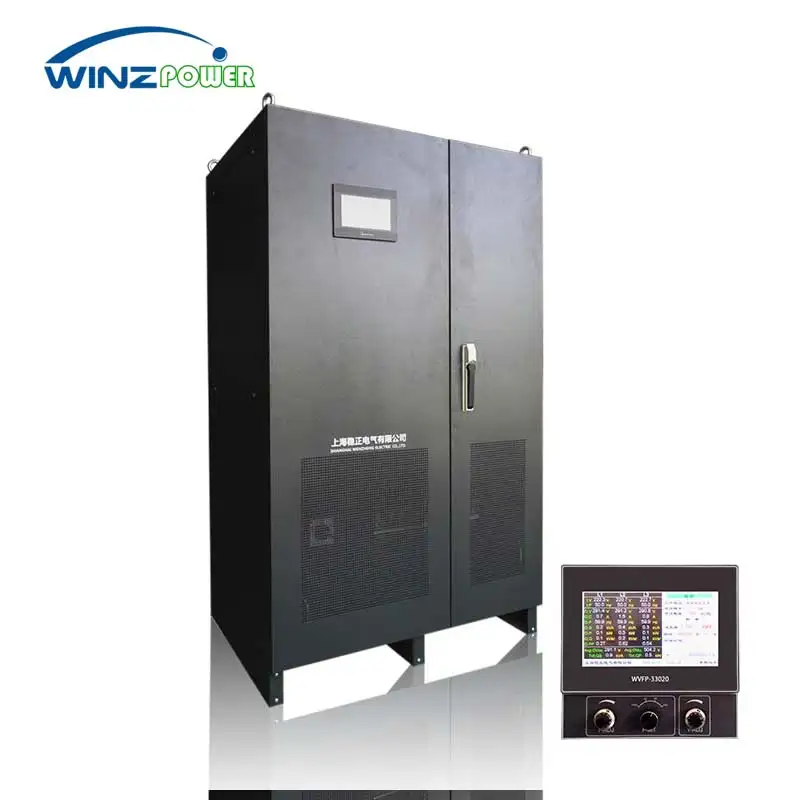

مثبت الجهد الأوتوماتيكي الثابت IGBT
Rated Power: 3~3000KVA
Input Voltage: 380V/440V/480V±20%
Input voltage range:All(Global Power Grid)
Input frequency:40-70Hz
Output Voltage: 380V/440V/480V±1%
Output frequency:50Hz/60Hz/400Hz
- مقدمة المنتج
- المعلمات الفنية
- تفاصيل المنتج
مقدمة المنتج
مثبت الجهد الأوتوماتيكي الساكن من نوع IGBT WPZ (مزود طاقة ذكي بجهد وتردد مستقرين) هو جيل جديد من منتجات مزود طاقة التيار المتردد المستقر الذي طورته شركتنا. يعتمد المنتج على تكنولوجيا إلكترونيات القوى المتقدمة، ويطبق طوبولوجيا من مستويين، ويستخدم IGBT (Infineon) كمكون طاقة رئيسي، مع وضع عمل SPWM وتحكم مزدوج الحلقة في الجهد والتيار لتثبيت الجهد، وتحكم PID ضبابي، لضمان خرج مستقر للجهد والتردد. يُستخدم مزود الطاقة هذا بشكل أساسي في بيئات استهلاك الطاقة القاسية، لمصادر الطاقة الموزعة (الطاقة المائية الصغيرة، إمدادات الطاقة البعيدة، وميض الشبكة) ذات المعاوقة العالية، وانخفاض الجهد الكبير، وتقلبات الجهد المتكررة، وعدم استقرار التردد، وتشوه الموجة الشديد، وتجاوز THD للمعيار، والتي لا يمكنها تلبية التشغيل المستقر للحمل. يمكن لمزود الطاقة هذا إزالة جميع التداخلات والتشوهات التوافقية في شبكة الطاقة، وضمان أن جهد الخرج يفي بمعيار GB/T-12325 “جودة الطاقة – انحراف جهد الإمداد” لضمان التشغيل المستقر. يتميز مزود الطاقة الذكي المستقر للجهد والتردد WPZ بجهد مستقر، وتردد ثابت، ودقة عالية، واستجابة سريعة، ومقاومة جيدة للصدمات، وهو مناسب لجميع الأحمال (الحثية، والسعوية، والمقاومة، وأحمال الصدمات).
مبدأ العمل
تم تصميم مثبت الجهد الأوتوماتيكي الساكن من سلسلة WPZ IGBT بناءً على مبدأ عمل حلقة العاكس AC-DC-AC. تستخدم المرحلة الأولى من تحويل AC-DC وضع التصحيح ثلاثي الطور كامل الموجة لتحويل جهد الدخل AC إلى جهد DC؛ وتتكون المرحلة الثانية من عاكس DC-AC من ترانزستور ثنائي القطب ذي البوابة المعزولة عالي الطاقة (IGBT)، ووحدة تشغيل IGBT مستوردة من ميتسوبيشي، ودائرة حماية مكثف عالي الجهد غير حثي. استنادًا إلى دائرة العاكس كامل الجسر المتقدمة والناضجة من مستويين، يعتمد التحكم على تقنيات تعديل عرض النبضة الجيبية المتقدمة (SPWM) وتعديل عرض النبضة لمتجه الفضاء (SVPWM) لتحويل جهد ناقل DC إلى مصدر جهد AC مع ضبط تردد وجهد عشوائيين من خلال تقنية العاكس. لتنقية شبكة الطاقة وتقليل تأثير مقوم مثبت الجهد الأوتوماتيكي الساكن IGBT على الشبكة، يمكن ترقية مقوم مثبت الجهد الأوتوماتيكي الساكن IGBT من التصحيح التقليدي 6-نبضة إلى تصحيح 12-نبضة و18-نبضة، مما يقلل بشكل فعال من تأثير الشبكة. يمكن أيضًا استخدام وحدة مقوم نشط ومرشح.
مخطط مبدأ التحكم
مخطط طوبولوجيا مبدأ التحكم
قائمة المعلمات التقنية لـ WPZ
| معلمات الإدخال التقنية | ||
| البند | المؤشرات التقنية | ملاحظة |
| الجهد المقنن (Vac) | ثلاثي الطور 200V/208V/220V/380V/400V/440V/480V (يمكن تخصيص أي جهد) أحادي الطور 110V/220V/230V/380V (يمكن تخصيص أي جهد) | ثلاثي الطور بثلاثة أسلاك (L1, L2, L3) + أرضي (PE). أحادي الطور بسلكين (L, N) + أرضي (PE). يمكن للنظام استخدام سلك محايد أو لا. يمكن تخصيص أي طريقة إدخال سلك |
| نطاق جهد الإدخال (%) | (الجهد المقنن) ±15%. مثال: 380V±15% (يمكن تخصيص نطاقات جهد إدخال أخرى) | بشكل عام، يمكن أن يكون نطاق جهد الإدخال ±15%/20%/30%/40% من الجهد المقنن. |
| تردد الإدخال (Hz) | الافتراضي 40~79Hz | يمكن تخصيص ترددات أخرى |
| معلمات الإخراج التقنية | ||
| وضع تعديل العاكس | IGBT Drive/SPWM (تعديل عرض النبضة الجيبية) | |
| جهد الإخراج (Vac) | الافتراضي: ثلاثي الطور 380V جهد قابل للضبط، أحادي الطور 220V جهد قابل للضبط (يمكن تخصيص جهود أخرى مثل 200v/400/480v/690V/800V/1000V/ 3000V/ 3300V…) | |
| استقرار جهد الإخراج (الدقة المتوسطة) | ±1% (يمكن تخصيص دقة إخراج أعلى) | |
| وقت الاستجابة الديناميكي | <2ms (بالنسبة لجهد الإدخال AC) | |
| معدل تشوه شكل موجة جهد الإخراج | <2% (حمل خطي) | |
| تردد الإخراج | 40Hz-73Hz قابل للضبط، 50/60/400Hz ثابت (100Hz/200Hz اختياري، 5-1000Hz قابل للتخصيص) | |
| استقرار التردد | <0.1% | |
| إزاحة الطور | عندما يكون الحمل متوازنًا ثلاثي الطور أو بدون حمل: ≤±1°؛ عندما يكون الحمل غير متوازن ثلاثي الطور بنسبة 100%: ≤±4° | |
| عدم التوازن ثلاثي الطور | تحكم تلقائي في توازن الجهد ثلاثي الطور | |
| معلمات وحدة التحكم في العاكس | ||
| وضع التحكم | تحكم رقمي كامل | يستخدم الجزء التناظري لتكييف إشارات الإدخال والإخراج |
| وحدة التحكم الرئيسية | تستخدم الشريحة الرئيسية DSP(TI28XX) للتحكم والقياس | تستخدم بعض الطرازات وحدة تحكم رئيسية ARM مع وظيفة DSP |
| استراتيجية التحكم | SPWM (تعديل عرض النبضة الجيبية) | |
| تردد التبديل | 4~16K (حسب الطاقة المختلفة) | |
| طرق قياس الجهد والتيار | أخذ عينات RMS حقيقي (متزامن ثلاثي الطور) | أخذ عينات RMS & FFT 256 نقطة |
| استراتيجية التحكم في الجهد والتيار والتردد | تحكم PID مزدوج الحلقة المغلقة | |
| واجهة الاتصال | بروتوكول RS485/232/MODBUS-RTU | واجهات اختيارية TCP/IP, GPRS وغيرها |
| معلمات العرض | ||
| وسيلة العرض | شاشة لمس صناعية (7″ أو 10″) | يمكن أيضًا تخصيص أحجام أخرى من شاشات LCD |
| عرض المعلمات الكهربائية |
جهد وتردد الإدخال ثلاثي الطور؛ جهد الخط وتردد الإخراج ثلاثي الطور؛ متوسط جهد خط الإخراج؛ معامل قدرة الإخراج؛ تيار الإخراج ثلاثي الطور؛ القدرة النشطة والقدرة الظاهرية للإخراج؛ درجة حرارة المشتت الحراري |
|
| عرض معلومات الإنذار | الجهد الزائد للإدخال (OV)، التيار الزائد (OC)؛ الجهد المنخفض للإدخال (UV)؛ فشل IGBT؛ ارتفاع حرارة المشتت الحراري؛ ارتفاع حرارة المحول؛ ومعلومات الأعطال الأخرى | |
| دقة العرض | الدقة من الفئة 0.5s | |
| دقة عرض الجهد | 0.1V | |
| دقة عرض التيار | 0.1A | |
| الحماية | ||
| قائمة الحماية | الجهد الزائد للإدخال (OV)، التيار الزائد (OC)؛ الجهد المنخفض للإدخال (UV)؛ فشل IGBT؛ ارتفاع حرارة المشتت الحراري؛ ارتفاع حرارة المحول؛ وقصر الدائرة. | |
| إجراء الحماية | قطع الإخراج والإنذار | يمكن تكوين جهات اتصال جافة للخطأ (NC&NO) |
| يمكن التواصل مع winzele بشأن المتطلبات الخاصة الأخرى | ||
قائمة موديلات ومنتجات طاقة WPZ
1. قائمة الموديلات ثلاثية الطور
| النوع | السعة (kVA) |
الإخراج | الأبعاد العرض × العمق × الارتفاع (مم) |
| (أمبير) | |||
| WPZ13003 WPZ33003 |
3 | 4.2 | 350×650×670 (عجلات دوارة قابلة للقفل) |
| WPZ13006 WPZ33006 |
6 | 8.4 | |
| WPZ13010 WPZ33010 |
10 | 15 | |
| WPZ13015 WPZ33015 |
15 | 23 | 460×700×1170 (عجلات دوارة قابلة للقفل) |
| WPZ13020 WPZ33020 |
20 | 30 | |
| WPZ33030 | 30 | 45 | |
| WPZ33045 | 45 | 68 | 780×650×1450 |
| WPZ33060 | 60 | 91 | |
| WPZ33075 | 75 | 114 | 950×700×1600 |
| WPZ33090 | 90 | 137 | |
| WPZ33120 | 120 | 183 | |
| WPZ33150 | 150 | 228 | 1200×750×1800 |
| WPZ33200 | 200 | 304 | |
| WPZ33250 | 250 | 380 | 1400×800×2000 |
| WPZ33300 | 300 | 456 | |
| WPZ33350 | 350 | 532 | 1500×1050×2000 |
| WPZ33400 | 400 | 608 | |
| WPZ33500 | 500 | 760 | 1500×1050×2000 |
| WPZ33600 | 600 | 912 | |
| WPZ33800 | 800 | 1216 | |
| WPZ331000 | 1000 | 1520 | 1500×1050×2000 |
| WPZ331200 | 1200 | 1823 | |
| WPZ331400 | 1400 | 2127 | 1500×1050×2000 |
| WPZ331600 | 1600 | 2431 | |
| WPZ331800 | 1800 | 2735 | 1500×1050×2000 |
ملاحظة:
1. بالنسبة لـ 90kVA وما دون، استخدم مفتاح الجهد العالي والمنخفض. بالنسبة لـ 90kVA وما فوق، اختر أحد الجهدين العالي والمنخفض عند الطلب؛
2. يتم حساب التيار في الجدول عندما يكون جهد الخط 380V. يجب حساب الاستخدام الفعلي وفقًا لأعلى جهد للمعدات المختارة؛
2. قائمة الموديلات أحادية الطور
| النوع | السعة (kVA) |
الإخراج (أمبير) | الأبعاد العرض × العمق × الارتفاع (مم) |
| التيار | |||
| WPZ11-500W | 0.5 | 2.1 | 425×436×173 |
| WPZ11001 | 1 | 8.4 | |
| WPZ11002 | 2 | 17 | 350×650×670 (عجلات دوارة قابلة للقفل) |
| WPZ11003 | 3 | 26 | |
| WPZ11005 | 5 | 42 | |
| WPZ11010 WPZ31010 |
10 | 84 | |
| WPZ11015 WPZ31015 |
15 | 126 | 460×700×1170 (عجلات دوارة قابلة للقفل) |
| WPZ11020 WPZ31020 |
20 | 168 | |
| WPZ11030 WPZ31030 |
30 | 252 | |
| WPZ11045 WPZ31045 |
45 | 378 | 780×650×1450 |
| WPZ31060 | 60 | 504 | |
| WPZ31075 | 75 | 630 | 950*700*1600 |
| WPZ31090 | 90 | 756 | |
| WPZ31120 | 120 | 1008 | 1200×750×1800 |
| WPZ31150 | 150 | 1260 | |
| WPZ31200 | 200 | 1680 | 1400×800×2000 |
| WPZ31300 | 300 | 2700 |
التطبيقات
1. أنظمة السكك الحديدية والطيران والملاحة؛
2. الاختبار الدقيق للمعدات الإلكترونية الطبية؛
3. مصدر الطاقة للمعدات الإلكترونية والكهربائية المستوردة؛
4. اختبار المنتجات الإلكترونية والكهربائية المصدرة؛
5. ماكينات التحكم الرقمي (CNC)، والصناعات الخفيفة والنسيج، وخطوط الإنتاج الآلية؛
6. أنظمة إمداد الطاقة غير المنقطعة عالية الأداء لمحطات المولدات.
الحالات والمعرض
ثلاثي الطور – 15KVA (إدخال 480V 60Hz إخراج 380V 50Hz)
الداخل – 1
ثلاثي الطور – 15KVA (إدخال 380V 50Hz إخراج 200V 60Hz)
ثلاثي الطور – 20KVA (إدخال 380V 50Hz إخراج 200V 60Hz)
أحادي الطور – 30KVA (إدخال 220V 50Hz إخراج 110V 60Hz)
الداخل – 1
