Driefasige droge isolatietransformator

Productintroductie

Driefasige laagspannings-droge transformatoren zijn apparaten die wisselspanning omzetten. Verschillende elektrische apparatuur kan verschillende spanningen nodig hebben voor de stroomvoorziening. Vermogenstransformatoren spelen de rol van het verhogen of verlagen in het stroomtransmissie- en distributiesysteem. SG/DG eenfasige/driefasige droge transformatoren kunnen niet alleen wisselspanning omzetten, maar ook de ingangswikkeling en uitgangswikkeling elektrisch isoleren. Scheidingstransformatoren kunnen het gevaar van contact met beschadigde metalen delen en aarddraden voorkomen en hebben ook de functie om verschillende storingen te onderdrukken.
Deze serie producten heeft een redelijk ontwerp, uitstekende vakmanschap, hoge betrouwbaarheid, geen golfvormvervorming, geen geluid en wordt veel gebruikt in communicatie, medische apparatuur, CNC-bewerkingsmachines, textielindustrie, hotels, UPS-front-endapparatuur, industriële automatiseringsapparatuur, omroepapparatuur en diverse geïmporteerde apparatuur.



Productfuncties en kenmerken

1. Driefasige droge scheidingstransformator De transformator is een statisch elektrisch apparaat.
Het is een apparaat dat een bepaald niveau van wisselspanning en -stroom omzet in een ander niveau van spanning en stroom met dezelfde frequentie, gebaseerd op het principe van elektromagnetische inductie.
De driefasige droge scheidingstransformator maakt gebruik van de wikkelmethode van ontbinden en volle rij wikkelen; de transformator wordt als geheel vacuüm geïmpregneerd, waardoor het isolatieniveau van de transformator F of H bereikt en de productprestaties het
geavanceerde niveau in binnen- en buitenland bereiken. De verschillende ingangsspanningen van laagspannings-driefasige droge scheidingstransformatoren, het niveau van de uitgangsspanning, de aansluitgroep van de wikkeling, het aantal en de positie van de uitgangs- en ingangsafstelpunten (meestal ±5%), de verdeling van de primaire en secundaire wikkelcapaciteit, de configuratie van secundaire eenfasige wikkelingen, het gebruik van gelijkrichtcircuits en de behuizingsbeschermingseisen kunnen IP45 bereiken, enz., kunnen allemaal zorgvuldig worden ontworpen en vervaardigd volgens de eisen van de gebruiker.
2. Het creëren van een nieuwe nulleiding-aarding in de driefasige droge scheidingstransformator kan de common-mode-interferentie en andere nulleidingproblemen in het elektriciteitsnet elimineren. De scheidingstransformator zet de driedraads △-verbinding om in een vierdraads Yn-systeem. Het toevoegen van afscherming elimineert verder de hoogfrequente pulsinterferentie en ruis die door de transformator worden gekoppeld. Hoewel de afgeschermde scheidingstransformator effectief verschillende N-G-interferentie (pulsen en hoogfrequente ruis) voorkomt, moet de transformator correct en strikt worden geaard, anders is de anti-common-mode-interferentie niet effectief. Ons bedrijf kan voor klanten hoogwaardige scheidingstransformatoren ontwerpen en produceren.

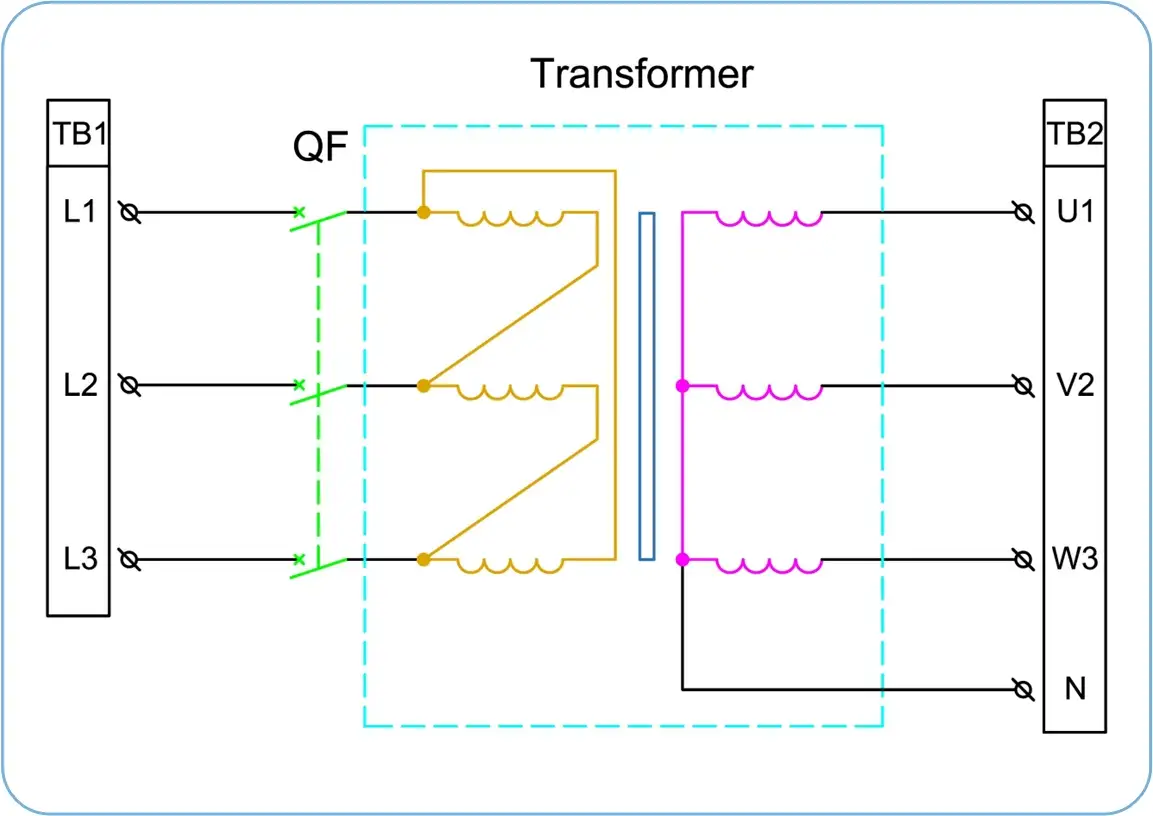

Scheidingstransformator systeemdiagram

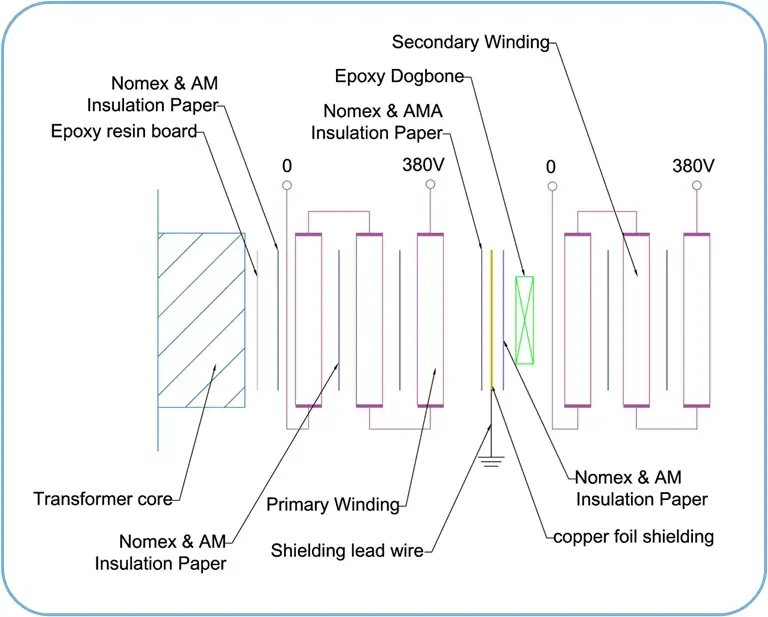

Isolatierelatiediagram

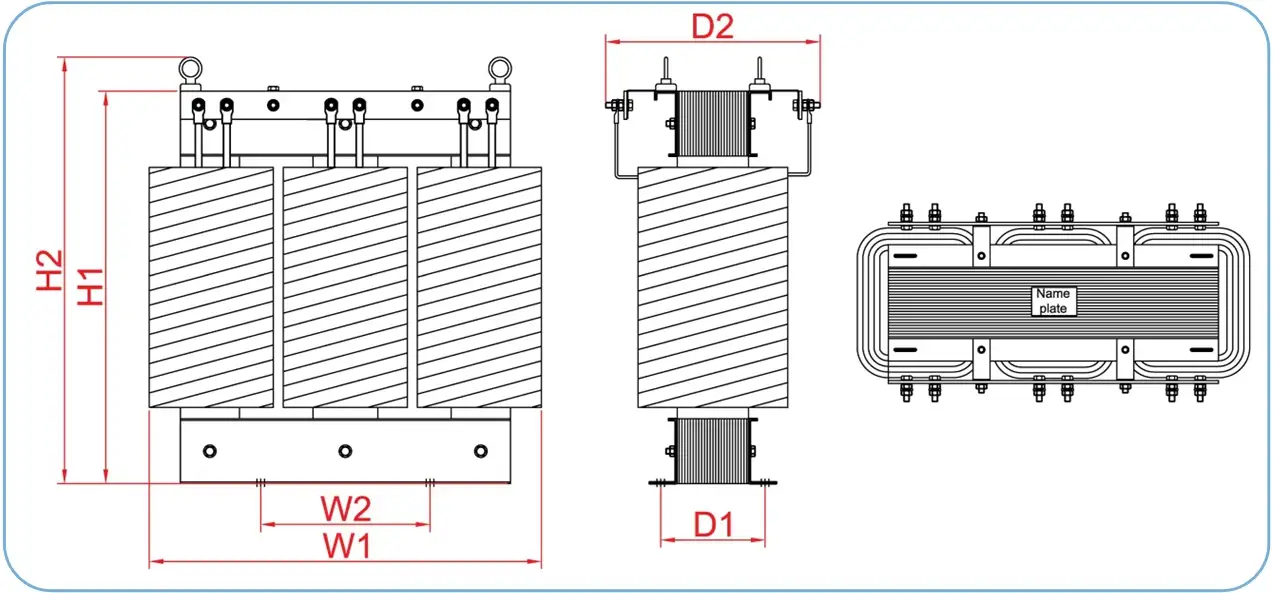

Scheidingstransformator structuurdiagram



Lijst van technische parameters van scheidingstransformatoren

Nr.	Technische indicatoren	Inhoud
1	Productmodel	SG-Serie Droge Scheidingstransformator
2	Nominaal vermogen (KVA)	500VA-1200KVA
3	Ingangsspanning (VAC)	Driefasig 380V&400V Eenfasig 220V 110V ±10%
4	Uitgangsspanning (VAC)	380V 415V 220V 200V en andere door de klant gespecificeerde spanningen
5	Maximale bedrijfsspanning systeem (V)	530V
6	Wikkelmateriaal	Volledig koperdraad omwikkelde draad
7	Aansluitgroep	DYn11 YYn0 en andere door de klant gespecificeerde aansluitgroepen
8	Nominale frequentie (Hz)	50/60Hz
9	Nominale fasen	3 Fasen
10	Koelmethode	Temperatuurregeling Geforceerde luchtkoeling
11	Isolatieklasse	H, F, B
12	Isolatieniveau	Netfrequente doorslagspanning 3KV, geen doorslag en geen overslag
13	Overbelastingscapaciteit	2 keer nominale stroom, 1 minuut vasthouden
14	Weergavefunctie	Ingangs- en uitgangsspanning en -stroomweergave, temperatuurweergave
15	Kortsluitimpedantie	＜3.5%
16	Nullastverlies	Volgens norm GB1094.11-2007
17	Belastingsverlies	Volgens norm GB1094.11-2007
18	Beschermingsgraad (IP-klasse)	IP20 Binnen, IP33 Buiten kan worden aangepast
19	Afmetingen	Zie onderstaande tabel
20	Kleur	RAL7035, andere kleuren kunnen worden aangepast
21	Installatielocatie	Binnen
22	Relatieve luchtvochtigheid	10%~90% RH
23	Hoogte	Onder 3000 meter Vermogen gederate met 10% voor elke 1000 meter toename in hoogte
24	Omgevingstemperatuur	-25~+55℃ Maximale dagelijkse gemiddelde temperatuur: 35℃
25	Aardbevingsbestendigheid	Horizontale versnelling grond 0.2g, verticale versnelling 0.1g
26	Gebruiksomgeving	De installatielocatie is vrij van ernstige stoom, chemische afzetting, stof en explosieven, enz.
27	Invoermethode	Transformator hoog- en laagspanning invoermethode: kabel in en uit vanaf de onderkant
28	Installatiemethode	Voetmontage vaste installatie
29	Hefmethode	Bodem vorkheftruck heffen
30	Geluid	55db
31	Magnetische fluxdichtheid	Magnetische fluxdichtheid ≤1.58T
32	Implementatienorm	GB1094.11-2007
Andere speciale vereisten kunnen worden gecommuniceerd met winzele



Toepassing

Medische apparatuur: PDU-eenheidstoegang voor CT&DR&MRI kan de veiligheid van hoogspanningsgeneratoren en te testen objecten veilig en effectief beschermen.
Mechanische bewerking: Gelijkrichting front-end van precisie-servobesturingsapparatuur zoals bewerkingscentra en CNC-draaibanken, effectief onderdrukken van storingssignalen
Geïmporteerde apparatuur: Zet de fabrieksspanning van 380V om naar geïmporteerde Japanse 200V&220V, Amerikaanse 480V en EU 400V spanning om te voldoen aan de binnenlandse operationele behoeften van de apparatuur.
Geëxporteerde apparatuur: Zet buitenlandse 200V&220V&480V&400V om naar 380V spanning om te voldoen aan de operationele behoeften van de apparatuur
Analytische instrumenten: Veiligheidsisolatie waarborgt de veiligheid van operators, elimineert nul-aardspanning en filtert netinterferentie
Bypass-isolatie: Isolatie-bypasskasten gebruikt in grote petrochemische, transport-, communicatie- en andere industrieën.



Gebruik van ondersteunende UPS-stroomvoorziening:
1. Sluit een scheidingstransformator (△/Yo) aan op de ingang van UPS en stroomvoorziening
1.1. Harmonischen onderdrukking en anti-interferentie: Als de derde harmonische en het storingssignaal van het elektriciteitsnet ernstig zijn, gebruik dan △/Yo scheidingstransformator om de derde harmonische te verwijderen en het storingssignaal te verminderen.
1.2. Elimineer nulsequentiespanning: De driefasige droge scheidingstransformator gebruikt △/Yo aansluitmethode. De transformator genereert een nieuwe nulleiding (nul), waardoor de apparatuur onafhankelijk wordt van de nulleiding van het elektriciteitsnet, waardoor
abnormale werking van de apparatuur door een slechte nulleiding van het elektriciteitsnet wordt vermeden.
1.3. Load harmonische stroomisolatie: Stroomgolfvormvervorming veroorzaakt door niet-lineaire belasting (zoals derde harmonische) kan worden geïsoleerd zonder het elektriciteitsnet te vervuilen.
1.4. Los het probleem van overmatige nul-aardspanning op: Wanneer de nul-aardspanning van het elektriciteitsnet hoog is, gebruik dan scheidingstransformatoruitgang om het probleem van nul-aardspanning op te lossen.
1.5. Bypass veiligheidsisolatie: Na aansluiting op de scheidingstransformator zijn de secundaire wikkeling en de primaire magnetisch gekoppeld, en de veiligheidsisolatie veroorzaakt geen elektrische schok.
2. Sluit een scheidingstransformator (Yo/△) aan op de uitgang van de UPS en de stroomvoorziening
2.1. Zuiver het elektriciteitsnet: voorkom dat de stroomvervorming van de oorspronkelijke niet-lineaire belasting de normale werking van de gestabiliseerde stroomvoorziening beïnvloedt en terugkeert naar het elektriciteitsnet, en speel een rol bij het zuiveren van het elektriciteitsnet.
2.2. Elimineer bemonsteringsinterferentie van het besturingssysteem: De vervorming van de niet-lineaire belastingsstroom beïnvloedt de nauwkeurigheid van de bemonstering. Bemonstering kan worden gedaan aan de ingangszijde van de Yo/△ scheidingstransformator om een besturingssignaal te verkrijgen dat de werkelijke situatie kan weergeven, zodat de gestabiliseerde stroomvoorziening normaal kan worden geregeld.
2.3. Als de belasting ongebalanceerd is, heeft het gebruik van Yo/△ geen invloed op de normale werking van de gestabiliseerde stroomvoorziening.





Lijst van SG Scheidingstransformator Modellen & Producten

Driefasige modellenlijst (Hun nominale ingangsspanning kan Driefasig 200V/220V/380V/440V/480V etc zijn)

Type	Vermogen (kVA)	Afmeting B×D×H(mm)	Kastafmeting B×D×H(mm)
SG-3KVA	3	240*130*230	400*260*380
SG-5KVA	5	290*160*270	450*300*420
SG-7.5KVA	7.5	330*250*360	490*360*460
SG-10KVA	10	400*236*390	490*360*460
SG-15KVA	15	460*280*400	560*380*560
SG-20KVA	20	440*300*420	620*400*570
SG-25KVA	25	440*300*420	600*430*590
SG-30 KVA	30	530*320*420	600*430*590
SG-35 KVA	35	560*320*420	690*460*590
SG-40 KVA	40	580*355*500	730*450*600
SG-50 KVA	50	630*350*450	750*495*695
SG-60KVA	60	650*400*540	800*495*700
SG-80 KVA	80	700*400*665	820*550*700
SG-100 KVA	100	810*430*670	900*560*860
SG-125 KVA	125	830*430*690	1000*600*880
SG-160 KVA	160	840*460*800	1010*610*940
SG-200 KVA	200	855*500*800	1050*650*1050
SG-250 KVA	250	1000*510*950	1200*650*1150
SG-350 KVA	350	1000*600*1000	1300*750*1200
SG-400 KVA	400	1100*650*1050	1400*800*1250
SG-500 KVA	500	1150*700*1100	1500*850*1300
SG-630 KVA	630	1250*750*1200	1600*900*1400
SG-800 KVA	800	1350*800*1300	1700*950*1500
SG-1000 KVA	1000	1450*850*1400	1800*1000*1600
SG-1250 KVA	1250	1550*950*1500	1900*1100*1700



Cases en Galerij

Transformator Wikkeling

Transformator kernassemblageproces

Transformator Assemblageproces

Transformator vacuümverfdompelproces

Transformator droogproces

Temperatuurstijging (Heat Run) test

Testcentrum
