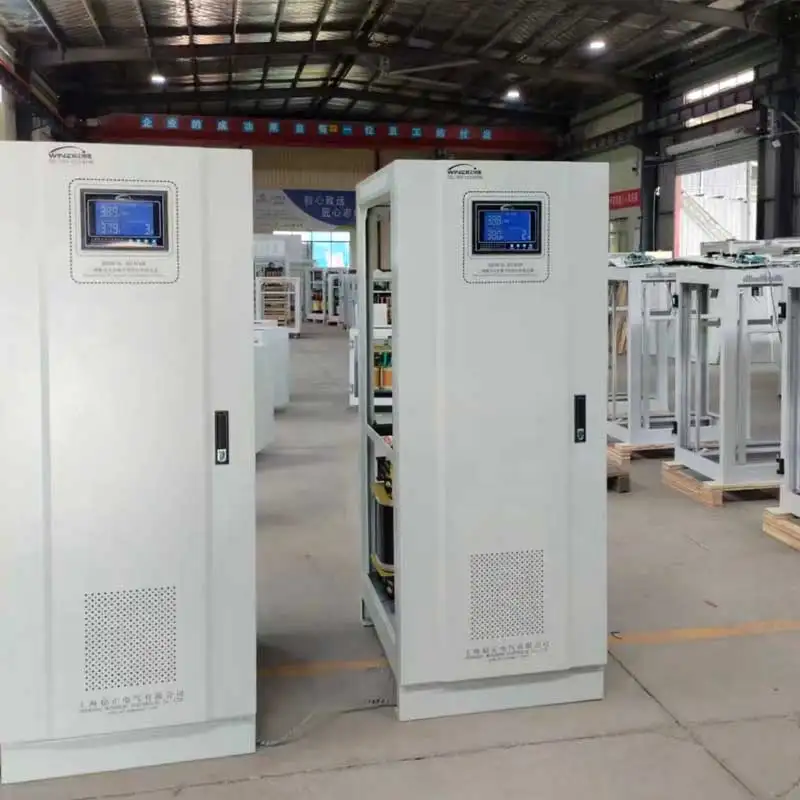

Pemalar Voltan Tiga Fasa Dengan Pengubah Pengasingan

Pengenalan Produk

DBW/SBW-G penstabil voltan satu fasa dan tiga fasa dengan transformer pengasingan terbina dalam adalah produk yang digunakan untuk menstabilkan voltan AC. Transformer terbina dalam boleh digunakan untuk perubahan dalam tahap voltan grid dan apabila tiada talian neutral. Produk ini mempunyai tiga fungsi dalam satu iaitu transformasi voltan, penstabilan voltan, dan pengasingan.
Bahagian input produk ini disambungkan ke DYN11 transformer pengasingan SG. Arus harmonik ketiga dalam belitan D akan menghasilkan daya magnetomotif ketiga, yang akan mengimbangi daya magnetomotif harmonik ketiga dalam belitan sekunder. Harmonik ketiga membentuk arus edaran dalam belitan dan tidak akan mengalir ke grid awam, dengan itu menghapuskan arus harmonik yang disebabkan oleh beban tak linear.

Prinsip Kerja

DBW/SBW-G siri penstabil voltan satu/tiga fasa dengan transformer pengasingan terbina dalam digunakan untuk menstabilkan voltan yang turun naik disebabkan oleh bekalan kuasa yang tidak stabil atau perubahan beban. Berbanding dengan pengatur voltan lain, siri produk ini terkenal dengan kapasiti besar, kecekapan tinggi, herotan bentuk gelombang rendah, dan pelarasan voltan yang lancar. Siri produk ini boleh digunakan untuk pelbagai beban, menahan beban lampau serta-merta, dan berfungsi secara berterusan untuk tempoh yang lama. Siri produk ini mempunyai fungsi berikut: suis manual/auto, perlindungan voltan lebih, perlindungan kehilangan fasa, perlindungan urutan fasa dan perlindungan kerosakan mekanikal. Produk ini kecil, ringan, mudah dipasang, dan berfungsi dengan boleh dipercayai. (Terdapat dua jenis paparan digital dan paparan instrumen).

Prinsip Pengaturan Voltan

Sambungan belitan utama pengatur voltan kawalan dan transformasi TVV adalah dalam bentuk Y yang disambungkan ke hujung keluaran penstabil voltan dan disambungkan dengan belitan utama transformer pampasan TBa, tetapi belitan sekunder transformer pampasan TBa disambung secara siri dalam litar utama. Mengambil fasa A sebagai contoh untuk menunjukkan prinsip kerja penstabilan voltan seperti yang ditunjukkan dalam Rajah 1. Jika penurunan voltan impedans transformer pampasan boleh diabaikan, ia boleh dilihat dari gambar di atas:

Uao = Uai + UBa Prinsipnya adalah: apabila voltan input Uai fasa A meningkat △Uai, voltan pampasan Uba berubah secara sepadan △Uba dan apabila △Uai sama dengan -△Uba, voltan keluaran Uao fasa A kekal tidak berubah, dan fasa B dan fasa C adalah sama dengan fasa A.

Proses penstabilan voltan adalah: bergantung pada variasi voltan keluaran, unit pengukur voltan memperoleh sampel variasi tersebut, mengukurnya dan mengeluarkan isyarat untuk mengawal operasi SM motor servo, melalui pengurang kelajuan dan roda rantai, untuk membuat set berus meluncur atau bergolek pada pengatur voltan TVV untuk mengawal voltan sekunder TVV supaya menukar kekutuban dan saiz voltan pampasan dan memastikan voltan keluaran distabilkan secara automatik dalam julat ketepatan tetapan yang dibenarkan penstabil voltan, dengan itu mencapai penstabilan voltan automatik.

Gambarajah Prinsip Kawalan





Gambarajah topologi prinsip kawalan

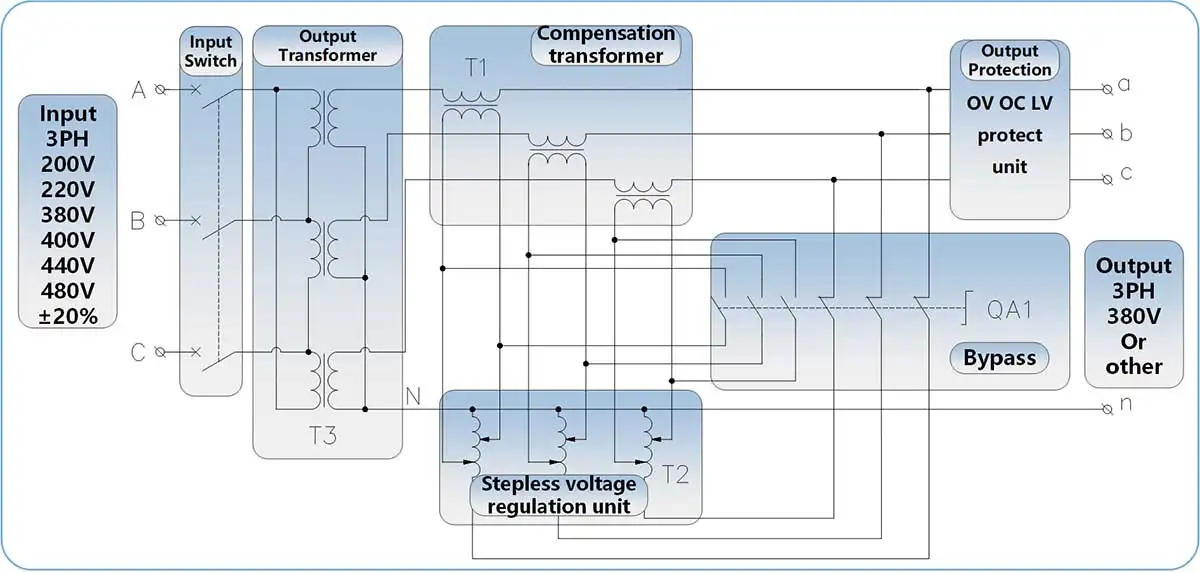

1. Penukaran voltan dahulu, kemudian pengaturan voltan

Untuk kawasan global dengan voltan grid yang berbeza tetapi frekuensi yang sama, adalah sangat penting untuk menggunakan siri SBW-G; voltan input diubah oleh transformer dan kemudian distabilkan, supaya ia dapat memenuhi penggunaan peralatan asing dalam grid tempatan. Contohnya, di Mexico, bekalan kuasa grid ialah 440V60Hz, tetapi keperluan kuasa peralatan ialah 380V. Anda boleh menggunakannya untuk mengubah (440V/380V) terlebih dahulu dan kemudian menstabilkannya kepada 380V untuk memenuhi keperluan kuasa peralatan 380V.

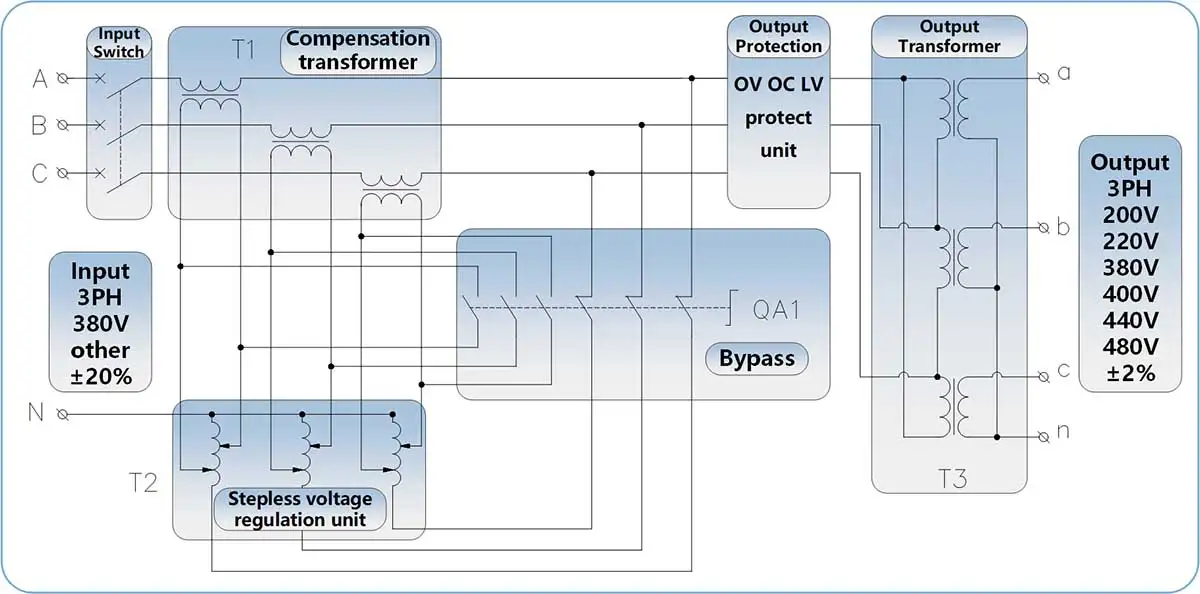

2. Pengaturan voltan dahulu, kemudian penukaran voltan

Penggunaan transformer pengasingan yang disambungkan ke output terutamanya digunakan untuk penukaran voltan grid yang berbeza. Contohnya, di Thailand, bekalan kuasa grid ialah 380V/50HZ, tetapi peralatan Jepun yang diimport ialah 200V. Anda boleh menggunakannya untuk menstabilkannya kepada 380V terlebih dahulu, dan kemudian menukar voltan kepada 200V melalui transformer pengasingan output untuk memenuhi keperluan bekalan kuasa 200V peralatan tersebut.



Senarai Parameter Teknikal AVR SBW-G



Parameter Teknikal Input
Perkara	Petunjuk Teknikal	Catatan
Voltan Dinilai (Vac)	Tiga Fasa 200V/208V/220V/380V/400V/440V/480V (Mana-mana voltan boleh disesuaikan) Satu fasa 110V/220V/230V/380V (Mana-mana voltan boleh disesuaikan)	Tiga fasa tiga wayar (L1, L2, L3) + Bumi (PE). Satu fasa dua wayar (L, N) + Bumi (PE). Sistem boleh menggunakan talian Neutral atau tidak. Mana-mana kaedah kemasukan talian boleh disesuaikan
Julat Voltan Input (%)	(Voltan Dinilai)±20%. cth. 380V±20% (Julat input voltan lain boleh disesuaikan)	Secara amnya, julat voltan input boleh ±15%/20%/30%/40% daripada voltan dinilai.
Frekuensi Input (Hz)	Lalai 40~79Hz	Frekuensi lain boleh disesuaikan
Kecekapan	98%
Transformer pengasingan Input&Output	△/Y atau Y/Y atau Autotransformer
Parameter Teknikal Output
Mod Pengaturan Voltan	Transformer pelarasan Thyristor
Voltan Output (Vac)	Tiga fasa 380V/400V (±10% boleh laras) Satu fasa 220V/230V (±10% boleh laras)	Voltan lain juga boleh disesuaikan, cth: Tiga fasa 200V/220/440V/480V atau lain-lain.
Kestabilan voltan output (ketepatan purata)	±1-5% (2-5% untuk produk biasa)
Masa Tindak Balas Dinamik	40ms (Relatif kepada voltan input AC)
Peningkatan THD Output	＜0.1% (statik dan dinamik)	Tiada herotan bentuk gelombang tambahan (statik dan dinamik) dihasilkan. Kenaikan THD voltan kurang daripada 0.1%
Frekuensi Output	Sama dengan frekuensi input
Ketidakseimbangan tiga fasa	Segerak (TIDAK) dan Tidak Segerak (YA)	Kawalan keseimbangan voltan tiga fasa automatik (YA)
Jenis beban yang sesuai	Sebarang jenis beban (rintangan, induktif, kapasitif)
Kapasiti beban lampau	120% 10min 150% 1min
Fungsi litar pintas	Litar pintas manual	Litar pintas automatik apabila berlaku kerosakan dalaman adalah pilihan
Parameter Pengawal
Mod Kawalan	Kawalan digital penuh	Bahagian analog digunakan untuk penyaman isyarat input dan output
Unit kawalan utama	Cip utama menggunakan STM32F4XX untuk kawalan dan pengukuran	Sesetengah model menggunakan kawalan utama ARM dengan fungsi DSP
Strategi kawalan	Pembanding Histeresis Digital & PID
Mod Pemacu Motor	Pemandu Thyristor (pencetus lintasan sifar)
Masa Penstabilan	Kadar voltan input relatif kepada perubahan Julat 10%, masa stabil kurang daripada 1 saat	Kuasa beban 0-100%
Kaedah pengukuran voltan dan arus	Pensampelan RMS sebenar (penyegerakan tiga fasa)	Pensampelan RMS & FFT 256 titik
Strategi Kawalan Voltan & Arus	Kawalan gelung tertutup berkembar PID
Antara muka komunikasi	Protokol RS485/232/MODBUS-RTU	Antara muka TCP/IP, GPRS dan lain-lain adalah pilihan
Parameter Paparan
Media Paparan	Kod segmen LCD pelbagai fungsi	Skrin sentuh industri (7″ atau 10″) juga boleh disesuaikan
Paparkan parameter elektrik	Voltan tiga fasa input dan frekuensi; Voltan talian tiga fasa output dan frekuensi; Nilai purata voltan talian output; Faktor kuasa output; Arus tiga fasa output; Kuasa aktif dan kuasa ketara output;
Paparkan maklumat penggera	Voltan lebih input (OV), arus lebih input (OC); Voltan kurang input (UV); Kegagalan fius; Beban lampau; Kerosakan urutan fasa; dan maklumat kerosakan lain
Ketepatan paparan	Ketepatan adalah Kelas 0.5s
Resolusi paparan voltan	0.1V
Resolusi paparan arus	0.1A
Perlindungan
Senarai Perlindungan	Voltan lebih input (OV), arus lebih input (OC); Voltan kurang input (UV); Kegagalan IGBT; Haba lampau sink haba; Haba lampau transformer; dan Litar Pintas.
Tindakan Perlindungan	Potong output dan penggera; Litar pintas automatik; Mulakan secara automatik selepas pemulihan kerosakan	Kenalan kering kerosakan boleh dikonfigurasikan (NC&NO)
Persekitaran
Suhu Kerja (℃)	-35℃+55℃	Persekitaran suhu melampau memerlukan penyesuaian khas atau penyusutan
Kelembapan Relatif (RH)	10%-90%(20℃±5℃)
Ketinggian	＜2000m	Bagi setiap kenaikan 1000m dalam ketinggian, penarafan harus dikurangkan sebanyak 10%.
Kelas IP	IP20	Kelas IP lain seperti IP33 luar boleh disesuaikan
Tahap Kebisingan (dB)	＜55dB
Keperluan khas lain boleh dibincangkan dengan winzele



Senarai Model & Produk AVR SBW-G

1. Senarai Model Tiga Fasa (Voltan input dinilai mereka boleh menjadi Tiga fasa 200V/220V/380V/440V/480V dll)

Jenis	Kapasiti (kVA)	Arus (A)	Dimensi W×D×H(mm)
SBW-G-20KVA	20	30	500*800*1000mm
SBW-G-30KVA	30	45.6
SBW-G-50KVA	50	76
SBW-G-80KVA	80	121.6	550*880*1000mm
SBW-G-100KVA	100	152
SBW-G-120KVA	120	182	620*920*1200mm
SBW-G-150KVA	150	228
SBW-G-180KVA	180	274	700*1000*1300mm
SBW-G-200KVA	200	304
SBW-G-250KVA	250	380	1000*700*1500mm
SBW-G-300KVA	300	456	1100*800*1900mm
SBW-G-350KVA	350	532
SBW-G-400KVA	400	608
SBW-G-500KVA	500	760	1100*900*2000mm
SBW-G-600KVA	600	912
SBW-G-800KVA	800	1216	2000*1000*2000mm
SBW-G-1000KVA	1000	1520
SBW-G-1200KVA	1200	1824



2. Senarai Model Satu Fasa (Voltan input dinilai mereka boleh menjadi Satu fasa 110V/220V/380V/440V/480V)

Jenis	Kapasiti (kVA)	Arus (A)	Dimensi W×D×H(mm)
DBW-G-3KVA	3	13.6	350*500*370mm
DBW-G-5KVA	5	22.7
DBW-G-10KVA	10	45.5	350*600*400mm
DBW-G-15KVA	15	68
DBW-G-20KVA	20	91	550*800*1000mm
DBW-G-30KVA	30	136
DBW-G-50KVA	50	227	600*900*1200mm
DBW-G-60KVA	60	272
DBW-G-80KVA	80	363	700*1000*1500mm
DBW-G-100KVA	100	456
DBW-G-150KVA	150	681	800*1000*1600mm
DBW-G-200KVA	200	909A

Aplikasi

Siri produk ini telah digunakan dalam peralatan Elektromekanikal berskala besar dalam bidang pemprosesan logam, barisan pengeluaran peralatan, peralatan projek pembinaan, lif, peralatan perubatan, bilik komputer peribadi, peralatan kawalan komputer, peralatan sulaman, penghawa dingin, peralatan penyiaran dan televisyen, mana-mana tempat yang memerlukan bekalan kuasa yang stabil dalam bidang perusahaan perindustrian dan perlombongan, pertanian, percetakan, penjagaan perubatan, alat mesin, pengangkutan, pos dan telekomunikasi, ketenteraan, kereta api, penyelidikan dan kebudayaan, dll.



Kes dan Galeri

3fasa-50KVA(input 380V±20% Output 220V±1%)Digunakan dalam sistem 200V Amada Jepun

3fasa-1250KVA(input 380V±20% Output 380V±1%)

3fasa-500KVA AVR(input 380V±20% Output 380V±1%)

3fasa-2500KVA AVR (Input 380V±20% Output 380V±1%) Dalaman (depan&belakang)

3fasa-200KVA(input 380V±20% Output 380V±2%)

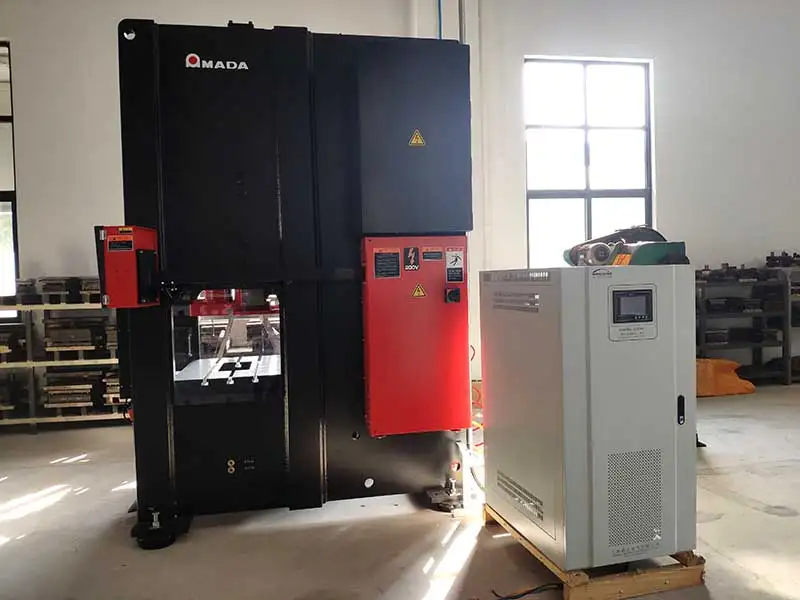

3fasa-50KVA(input 380V±20% Output 400V±2%) AVR digunakan dalam mesin pelarik dan pengilangan

Penstabil yang digunakan dalam bidang peralatan pengimejan perubatan CT

Rated Power: 10-600KVA
Input Voltage: 3PH 200/220/380/400/440/480/690
Input Frequency: 50/60Hz±10%
Output Voltage: 3PH 200/220/380/400/440/480/690
MOQ: 1 Set/Piece
