Pemulih Voltan Dinamik

Pengenalan Produk

Kejatuhan voltan, juga dikenali sebagai susutan voltan, penurunan voltan, dan ayunan voltan, adalah sejenis kejatuhan voltan. Ia merujuk kepada fenomena di mana nilai efektif voltan menurun secara tiba-tiba dan kemudian kembali normal secara tiba-tiba. Kejatuhan voltan adalah isu kualiti kuasa yang paling penting dalam bidang perindustrian! Kilang tidak dapat meramalkan berlakunya kemalangan kejatuhan voltan terlebih dahulu!

DVR (Pemulih Voltan Dinamik) adalah berdasarkan teknologi elektronik kuasa termaju, menggunakan struktur topologi dua peringkat, menggunakan IGBT (Infineon) sebagai peranti kuasa utama, mod kerja SPWM kawalan voltan dan arus gelung dua terkawal, kawalan PID kabur, memastikan output voltan dan frekuensi yang stabil. Apabila voltan sistem menurun secara tiba-tiba, DVR dapat menyesuaikan voltan dengan cepat, menghapuskan ketidakseimbangan voltan tiga fasa, dan menyesuaikan sisihan voltan untuk memastikan sambungan lancar voltan output kepada nilai undian, melindungi operasi normal beban.



Prinsip Kerja

DVR disambung secara bersiri antara bekalan kuasa dan beban yang dilindungi. Ia sentiasa memantau voltan bekalan kuasa di sisi input. Sebaik sahaja voltan bekalan kuasa menyimpang daripada tahap voltan undian, DVR akan menjana voltan pampasan yang sesuai melalui sistem penyongsang IGBT untuk disuntik ke dalam sistem, memastikan voltan di sisi output (iaitu, sisi beban) stabil dan beban yang dilindungi tidak terjejas oleh perubahan voltan.

Gambarajah Prinsip Kawalan Pemulih Voltan Dinamik





Gambarajah Topologi Kawalan Pemulih Voltan Dinamik





Senarai Parameter Teknikal DVR

Tahap voltan	208V    400V       690V       10KV
Kapasiti undian	50kVA-5000kVA
Julat pampasan	0%-130%
Masa pampasan	0.4-30s   (masa boleh disesuaikan)
Perlindungan kejatuhan voltan berterusan	BOLEH
Frekuensi kerja	50/60Hz±10%
Kecekapan	99.2%
Perlindungan beban lampau dan litar pintas	Pemutus litar
Kapasiti beban lampau	Thyristor beban lampau 150%, kekal 60s, beban lampau 500%, kekal 1s
Jenis grid tiga fasa	Tiga fasa tiga wayar / tiga fasa empat wayar
Tetapan voltan pampasan	BOLEH
Tetapan ambang tindakan pampasan	BOLEH
Frekuensi output	50/60Hz±10%
Ralat ketepatan pampasan voltan	<1%
Nisbah herotan voltan THDU	Pada keadaan beban linear <3%
Ketidakseimbangan voltan	Pada keadaan beban tidak seimbang 100% <3%
Masa tindak balas pampasan voltan	Kurang daripada 2ms
Masa tindak balas	50us
Faktor kuasa beban	0.5 ketinggalan hingga 0.9 mendahului
Komponen penyimpanan tenaga	Super kapasitor
Suhu kerja	-25~+45℃
Bilangan kitaran cas dan nyahcas	>1,000,000 kali
Jangka hayat reka bentuk	15 tahun (25℃)
Kapasiti beban lampau	200%
Masa cas semula	<45s
Kaedah pengukuran	Voltan fasa / voltan talian
Resolusi peristiwa	10ms
Tempoh pengesanan	50us
Antara muka	RS485、CAN
Protokol	Modbus
HMI	Skrin sentuh 8 inci atau lebih
Laluan pintas kalis kegagalan	Kontaktor laluan pintas
Laluan pintas penyelenggaraan	Pemutus litar laluan pintas
Penyejukan	Penyejukan udara paksa
Bunyi（dB）	<40
Suhu kerja	-25~45℃（di atas 45℃, susut 2% bagi setiap kenaikan 1℃）
Kelembapan operasi	0-95% tiada gel
Ketinggian kerja	0-3000m（>2000m, susut 1% bagi setiap kenaikan 100m）
Kelas perlindungan	IP21 atau IP23, kelas lain boleh dipilih



Senarai Model Kuasa & Produk DVR

1. Senarai Model Tiga Fasa

Model	Kapasiti	Dimensi	Gred Voltan
DVR-100-0.4-N-3P	100KVA	800*1000*2200	0.4KV
DVR-150-0.4-N-3P	150KVA	800*1000*2200	0.4KV
DVR-200-0.4-N-3P	200KVA	1500*1000*2200	0.4KV
DVR-300-0.4-N-3P	300KVA	1500*1000*2200	0.4KV
DVR-400-0.4-N-3P	400KVA	2500*1000*2200	0.4KV
DVR-500-0.4-N-3P	500KVA	3000*1000*2200	0.4KV
DVR-600-0.4-N-3P	600KVA	3000*1000*2200	0.4KV
DVR-750-0.4-N-3P	750KVA	4000*1000*2200	0.4KV
DVR-900-0.4-N-3P	900KVA	4000*1000*2200	0.4KV
DVR-1000-0.4-N-3P	1000KVA	5200*1000*2200	0.4KV
DVR-1200-0.4-N-3P	1200KVA	5200*1000*2200	0.4KV

Apakah kejatuhan voltan?

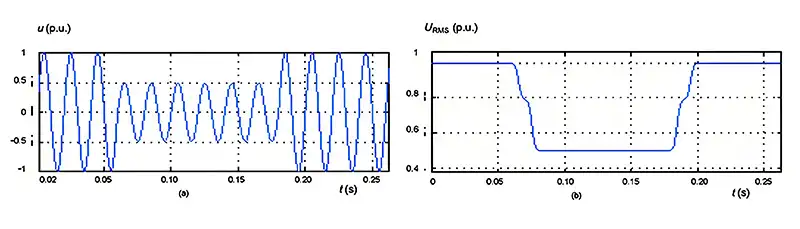

Kejatuhan voltan, juga dikenali sebagai susutan voltan, penurunan voltan, dan ayunan voltan, adalah sejenis kejatuhan voltan. Ia merujuk kepada fenomena di mana nilai efektif voltan menurun secara tiba-tiba dan kemudian kembali normal secara tiba-tiba.

Apakah punca kejatuhan voltan?

Terdapat banyak sebab yang boleh menyebabkan kejatuhan voltan, seperti kerosakan litar pintas, sambaran petir, dan permulaan motor besar dalam sistem penghantaran dan pengagihan kuasa. Oleh itu, kejatuhan voltan tidak dapat dielakkan.

Sebab cuaca	Peristiwa sekali-sekala	Kerosakan lain
Oleh kerana kebanyakan talian penghantaran terdedah kepada alam semula jadi, ia mudah merosakkan medium penebat antara talian akibat kesan kilat, ribut hujan dan angin kencang, mengakibatkan nyahcas antara talian atau talian ke tanah dan kejatuhan voltan.	Kemalangan lalu lintas, kerosakan pembinaan pada talian penghantaran, kesilapan operasi manusia, dan kemasukan haiwan kecil ke dalam bilik pengagihan juga boleh menyebabkan nyahcas antara talian atau ke tanah, mengakibatkan kejatuhan voltan.	Permulaan motor besar, kerosakan litar pintas, pensuisan talian, dan kegagalan peralatan pengagihan juga boleh menyebabkan kejatuhan voltan.



Apakah bahaya kejatuhan voltan?
Kejatuhan voltan boleh menyebabkan salah operasi (tersandung) pengawal sensitif, mengakibatkan kegagalan sistem komputer, pemberhentian atau salah operasi peranti automatik, dan pemberhentian penyongsang frekuensi, dsb; Menyebabkan kontaktor tersandung atau perlindungan voltan rendah diaktifkan, mengakibatkan motor, lif, dsb. terhenti; Menyebabkan pemadaman sumber cahaya suhu tinggi (lampu iodin tungsten) dan mengakibatkan kehilangan pencahayaan di tempat awam.

Kejatuhan voltan boleh menyebabkan kerugian ekonomi yang besar kepada banyak industri. Seperti kerosakan dan pembaziran wafer silikon dalam produk semikonduktor, pelupusan produk enjin automotif, pelupusan produk paparan, gangguan atau kekacauan talian pemasangan, dan sebagainya.

Kejatuhan voltan bukan sahaja menyebabkan kerugian ekonomi, tetapi juga boleh mengakibatkan kecederaan dan kematian serta kemalangan keselamatan pengeluaran yang besar. Contohnya, pembedahan neurosurgikal, pembedahan kardiovaskular, pembedahan oftalmik, dsb. yang dikawal komputer di hospital boleh mengakibatkan akibat serius apabila peralatan tidak dapat berfungsi dengan baik akibat kejatuhan voltan; Dalam industri petrokimia, kejatuhan voltan sementara boleh menyebabkan kerosakan sistem kawalan, membawa kepada risiko kehilangan kawalan tekanan dan aliran dalam jangka pendek.



Kes dan Galeri

DVR 3fasa-250KVA(3S input 380V50Hz  Output 380V50Hz)



Rated Power: 3~3000KVA
Input Voltage: 380V/440V/480V±20%
Input voltage range:All(Global Power Grid)
Input frequency:40-70Hz
Output Voltage: 380V/440V/480V±1%
Output frequency:50Hz/60Hz/400Hz

Pengenalan Produk

Kejatuhan voltan, juga dikenali sebagai susutan voltan, penurunan voltan, dan ayunan voltan, adalah sejenis kejatuhan voltan. Ia merujuk kepada fenomena di mana nilai efektif voltan menurun secara tiba-tiba dan kemudian kembali normal secara tiba-tiba. Kejatuhan voltan adalah isu kualiti kuasa yang paling penting dalam bidang perindustrian! Kilang tidak dapat meramalkan berlakunya kemalangan kejatuhan voltan terlebih dahulu!

DVR (Pemulih Voltan Dinamik) adalah berdasarkan teknologi elektronik kuasa termaju, menggunakan struktur topologi dua peringkat, menggunakan IGBT (Infineon) sebagai peranti kuasa utama, mod kerja SPWM kawalan voltan dan arus gelung dua terkawal, kawalan PID kabur, memastikan output voltan dan frekuensi yang stabil. Apabila voltan sistem menurun secara tiba-tiba, DVR dapat menyesuaikan voltan dengan cepat, menghapuskan ketidakseimbangan voltan tiga fasa, dan menyesuaikan sisihan voltan untuk memastikan sambungan lancar voltan output kepada nilai undian, melindungi operasi normal beban.



Prinsip Kerja

DVR disambung secara bersiri antara bekalan kuasa dan beban yang dilindungi. Ia sentiasa memantau voltan bekalan kuasa di sisi input. Sebaik sahaja voltan bekalan kuasa menyimpang daripada tahap voltan undian, DVR akan menjana voltan pampasan yang sesuai melalui sistem penyongsang IGBT untuk disuntik ke dalam sistem, memastikan voltan di sisi output (iaitu, sisi beban) stabil dan beban yang dilindungi tidak terjejas oleh perubahan voltan.

Gambarajah Prinsip Kawalan Pemulih Voltan Dinamik





Gambarajah Topologi Kawalan Pemulih Voltan Dinamik





Senarai Parameter Teknikal DVR

Tahap voltan	208V    400V       690V       10KV
Kapasiti undian	50kVA-5000kVA
Julat pampasan	0%-130%
Masa pampasan	0.4-30s   (masa boleh disesuaikan)
Perlindungan kejatuhan voltan berterusan	BOLEH
Frekuensi kerja	50/60Hz±10%
Kecekapan	99.2%
Perlindungan beban lampau dan litar pintas	Pemutus litar
Kapasiti beban lampau	Thyristor beban lampau 150%, kekal 60s, beban lampau 500%, kekal 1s
Jenis grid tiga fasa	Tiga fasa tiga wayar / tiga fasa empat wayar
Tetapan voltan pampasan	BOLEH
Tetapan ambang tindakan pampasan	BOLEH
Frekuensi output	50/60Hz±10%
Ralat ketepatan pampasan voltan	<1%
Nisbah herotan voltan THDU	Pada keadaan beban linear <3%
Ketidakseimbangan voltan	Pada keadaan beban tidak seimbang 100% <3%
Masa tindak balas pampasan voltan	Kurang daripada 2ms
Masa tindak balas	50us
Faktor kuasa beban	0.5 ketinggalan hingga 0.9 mendahului
Komponen penyimpanan tenaga	Super kapasitor
Suhu kerja	-25~+45℃
Bilangan kitaran cas dan nyahcas	>1,000,000 kali
Jangka hayat reka bentuk	15 tahun (25℃)
Kapasiti beban lampau	200%
Masa cas semula	<45s
Kaedah pengukuran	Voltan fasa / voltan talian
Resolusi peristiwa	10ms
Tempoh pengesanan	50us
Antara muka	RS485、CAN
Protokol	Modbus
HMI	Skrin sentuh 8 inci atau lebih
Laluan pintas kalis kegagalan	Kontaktor laluan pintas
Laluan pintas penyelenggaraan	Pemutus litar laluan pintas
Penyejukan	Penyejukan udara paksa
Bunyi（dB）	<40
Suhu kerja	-25~45℃（di atas 45℃, susut 2% bagi setiap kenaikan 1℃）
Kelembapan operasi	0-95% tiada gel
Ketinggian kerja	0-3000m（>2000m, susut 1% bagi setiap kenaikan 100m）
Kelas perlindungan	IP21 atau IP23, kelas lain boleh dipilih



Senarai Model Kuasa & Produk DVR

1. Senarai Model Tiga Fasa

Model	Kapasiti	Dimensi	Gred Voltan
DVR-100-0.4-N-3P	100KVA	800*1000*2200	0.4KV
DVR-150-0.4-N-3P	150KVA	800*1000*2200	0.4KV
DVR-200-0.4-N-3P	200KVA	1500*1000*2200	0.4KV
DVR-300-0.4-N-3P	300KVA	1500*1000*2200	0.4KV
DVR-400-0.4-N-3P	400KVA	2500*1000*2200	0.4KV
DVR-500-0.4-N-3P	500KVA	3000*1000*2200	0.4KV
DVR-600-0.4-N-3P	600KVA	3000*1000*2200	0.4KV
DVR-750-0.4-N-3P	750KVA	4000*1000*2200	0.4KV
DVR-900-0.4-N-3P	900KVA	4000*1000*2200	0.4KV
DVR-1000-0.4-N-3P	1000KVA	5200*1000*2200	0.4KV
DVR-1200-0.4-N-3P	1200KVA	5200*1000*2200	0.4KV

Apakah kejatuhan voltan?

Kejatuhan voltan, juga dikenali sebagai susutan voltan, penurunan voltan, dan ayunan voltan, adalah sejenis kejatuhan voltan. Ia merujuk kepada fenomena di mana nilai efektif voltan menurun secara tiba-tiba dan kemudian kembali normal secara tiba-tiba.

Apakah punca kejatuhan voltan?

Terdapat banyak sebab yang boleh menyebabkan kejatuhan voltan, seperti kerosakan litar pintas, sambaran petir, dan permulaan motor besar dalam sistem penghantaran dan pengagihan kuasa. Oleh itu, kejatuhan voltan tidak dapat dielakkan.

Sebab cuaca	Peristiwa sekali-sekala	Kerosakan lain
Oleh kerana kebanyakan talian penghantaran terdedah kepada alam semula jadi, ia mudah merosakkan medium penebat antara talian akibat kesan kilat, ribut hujan dan angin kencang, mengakibatkan nyahcas antara talian atau talian ke tanah dan kejatuhan voltan.	Kemalangan lalu lintas, kerosakan pembinaan pada talian penghantaran, kesilapan operasi manusia, dan kemasukan haiwan kecil ke dalam bilik pengagihan juga boleh menyebabkan nyahcas antara talian atau ke tanah, mengakibatkan kejatuhan voltan.	Permulaan motor besar, kerosakan litar pintas, pensuisan talian, dan kegagalan peralatan pengagihan juga boleh menyebabkan kejatuhan voltan.



Apakah bahaya kejatuhan voltan?
Kejatuhan voltan boleh menyebabkan salah operasi (tersandung) pengawal sensitif, mengakibatkan kegagalan sistem komputer, pemberhentian atau salah operasi peranti automatik, dan pemberhentian penyongsang frekuensi, dsb; Menyebabkan kontaktor tersandung atau perlindungan voltan rendah diaktifkan, mengakibatkan motor, lif, dsb. terhenti; Menyebabkan pemadaman sumber cahaya suhu tinggi (lampu iodin tungsten) dan mengakibatkan kehilangan pencahayaan di tempat awam.

Kejatuhan voltan boleh menyebabkan kerugian ekonomi yang besar kepada banyak industri. Seperti kerosakan dan pembaziran wafer silikon dalam produk semikonduktor, pelupusan produk enjin automotif, pelupusan produk paparan, gangguan atau kekacauan talian pemasangan, dan sebagainya.

Kejatuhan voltan bukan sahaja menyebabkan kerugian ekonomi, tetapi juga boleh mengakibatkan kecederaan dan kematian serta kemalangan keselamatan pengeluaran yang besar. Contohnya, pembedahan neurosurgikal, pembedahan kardiovaskular, pembedahan oftalmik, dsb. yang dikawal komputer di hospital boleh mengakibatkan akibat serius apabila peralatan tidak dapat berfungsi dengan baik akibat kejatuhan voltan; Dalam industri petrokimia, kejatuhan voltan sementara boleh menyebabkan kerosakan sistem kawalan, membawa kepada risiko kehilangan kawalan tekanan dan aliran dalam jangka pendek.



Kes dan Galeri

DVR 3fasa-250KVA(3S input 380V50Hz  Output 380V50Hz)
