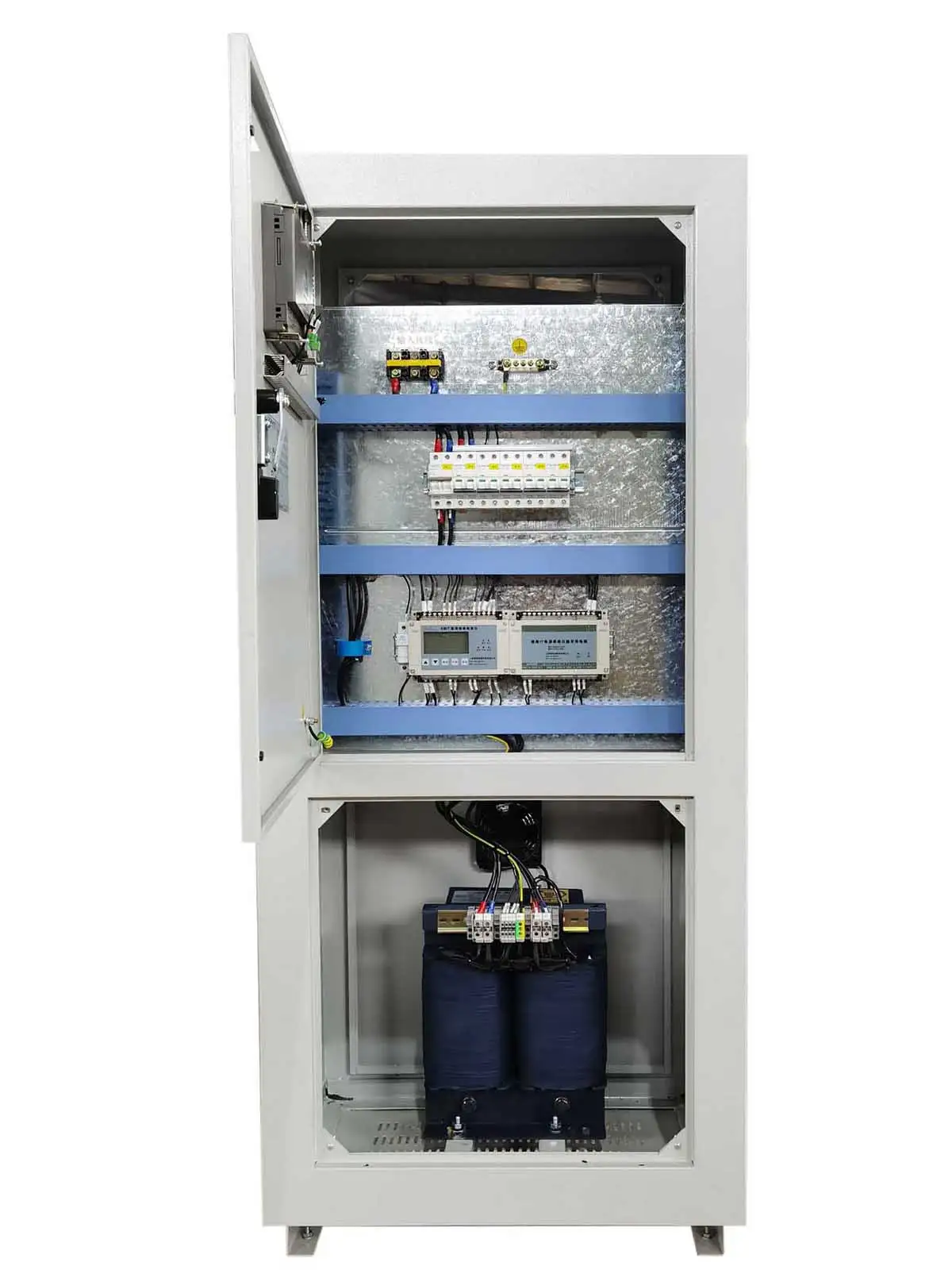

تجهیزات تغذیه ایزوله پزشکی (MIPS) / سیستم IT پزشکی
Rated capacity:3.15/4/5/6.3/8/10KVA
Input AC voltage :
1 phase 220V/230V(AC)（≤10KW）
Input Frequency: 50/60Hz±10%
Output AC voltage :
1 phase 220V/230V(AC)（≤10KW）
- معرفی محصول
- پارامترهای فنی
- جزئیات محصول
معرفی محصول
مکانهای مهم در حوزه پزشکی، مانند اتاقهای عمل، ICU و CCU، معمولاً توسط یک “سیستم تامین برق با نقطه خنثی غیر ارت” محلی (یعنی “سیستم IT” یا “سیستم تامین برق ایزوله پزشکی”) تغذیه میشوند. تامین برق این مکانها از طریق یک ترانسفورماتور ایزوله تک فاز 3KVA-10KVA ابتدا از ورود جریان نشتی سایر مدارهای تامین برق به تجهیزات الکتریکی پزشکی در اتاق عمل، ICU و CCU از طریق سیم ارت جلوگیری کرده و ایمنی بیماران را تهدید نمیکند؛ علاوه بر این، هنگامی که بار متصل به تامین برق ایزوله (مانند انواع تجهیزات الکتریکی پزشکی) دچار خطای زمین شود، نمیتواند با زمین یک حلقه تشکیل دهد و تنها میتواند جریان نشتی خازنی بسیار کوچکی تولید کند که این امر تا حد زیادی از آسیب دیدن بیماران توسط جریان نشتی محافظت میکند.

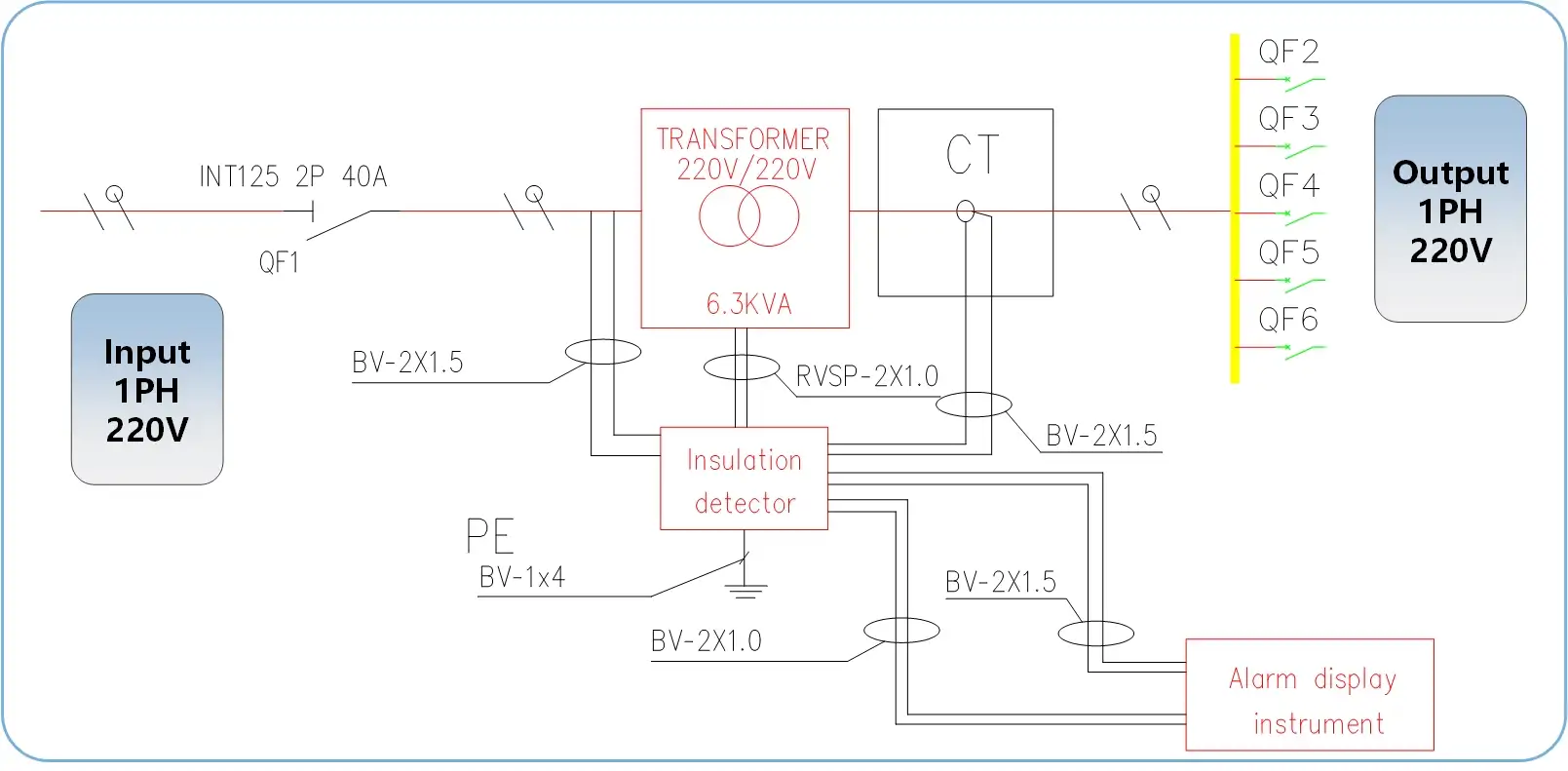

شماتیک سیستم

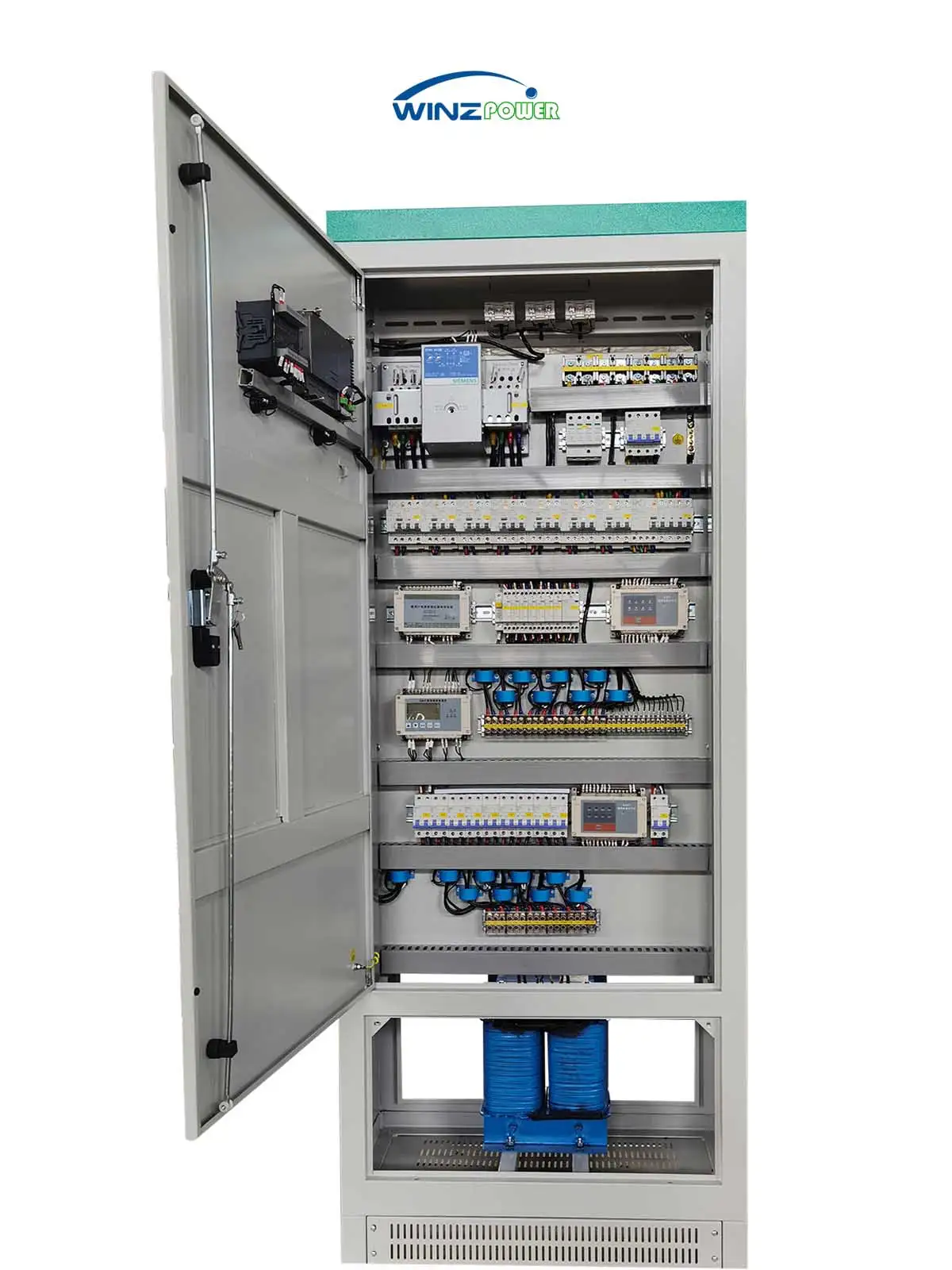

اجزای اصلی سیستم IT پزشکی
تامین برق ایزوله (IPS) معمولاً از چهار عنصر اصلی تشکیل شده است
الف) ترانسفورماتور ایزوله پزشکی
ب) سیستم توزیع IT با چندین MCB (معمولاً 12 عدد)
ج) دستگاه نظارت بر عایق
د) سیستم هشدار از راه دور
ترانسفورماتور ایزوله پزشکی
ترانسفورماتورهای ایزوله دستگاههای اصلی سیستمهای تامین برق ایزوله هستند. با کمک ترانسفورماتور ایزوله، اتاق تامین شده از سیستم ارت شده جدا میشود. در نتیجه، جریان نشتی در داخل اتاق از سطح میلیآمپر به سطح میکروآمپر کاهش مییابد. علاوه بر این، در صورت اتصال کوتاه اولیه فاز به زمین، هیچ قطعی برقی رخ نخواهد داد.
مطابق با استاندارد IEC 61558-2، ایمنی ترانسفورماتورهای قدرت، واحدهای تامین برق
بخش 2-15: الزامات ویژه برای ترانسفورماتورهای ایزوله برای تامین مکانهای پزشکی:
- ولتاژ اتصال کوتاه ≤ 3%
- جریان ورودی بدون بار ≤ 3%
- جریان هجومی ≤ 12 برابر جریان ورودی نامی
دستگاه نظارت بر عایق
طراحی شده برای نظارت مستمر بر مقاومت عایق شبکه الکتریکی متصل غیر ارت و تشخیص خودکار هرگونه خطا بین نول و زمین. در صورت بروز خطای زمین، کنترلر به طور خودکار تشخیص میدهد که کدام مدار از سیستم تامین برق ایزوله حاوی خطا است و سپس از طریق یک هشدار به کاربر نشان میدهد که کدام یک از پریزهای داخل منطقه بحرانی بیمارستان، مانند اتاق عمل، دچار خطا شده است. این ممکن است به دلیل یک کابل معیوب، خروجی پریز یا قطعای از تجهیزات متصل به خروجی پریز باشد.
تزریق یک ولتاژ AC با فرکانس پایین بین شبکه و زمین. اندازهگیری عایق از طریق جریان نشتی زمین در IMD.
– زمان پاسخ <1 ثانیه
– امپدانس داخلی 110 کیلوهرتز
– نشاندهنده
– مقاومت عایق مطلوب (چراغ سبز).
– کاهش مقاومت عایق زیر
آستانه خطا (چراغ نارنجی).
– مدیریت ترانسفورماتور:
– نمایش جریان ثانویه ترانسفورماتور
– هشدار اضافه بار
– هشدار دمای بیش از حد
