چرا سیستم‌های AHF در هنگام نصب در محل، تغییر یا ارتقا به دو مجموعه ترانسفورماتور نیاز دارند؟

توضیح دقیق روش اتصال ترانسفورماتور جریان AHF.

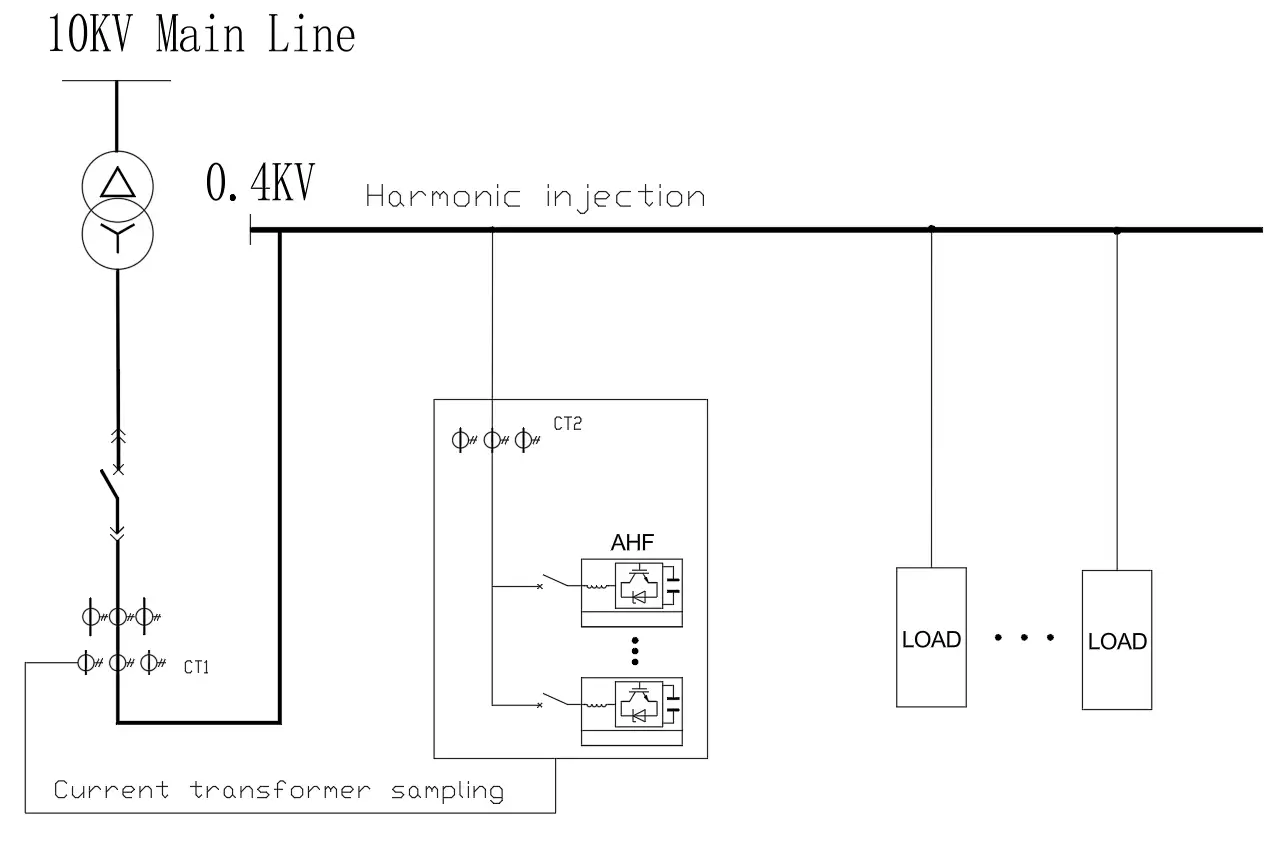

نمودار اتصال سیستم AHF

برای درک استفاده از دو ترانسفورماتور AHF، ابتدا باید نیازمندی‌های نمونه‌برداری AHF را توضیح دهیم:
نمونه‌برداری جریان AHF باید در سمت بار انجام شود. نمونه‌برداری از سمت بار به این معنی است که جریان نمونه‌برداری شده نباید شامل جریان‌های هارمونیک تولید شده توسط خود AHF باشد. با این حال، برخی سایت‌ها گزینه نمونه‌برداری از سمت بار را ندارند. به عنوان مثال، برخی سایت‌ها فقط می‌توانند AHF را در انتها نصب کنند که نیاز به نمونه‌برداری از سمت شبکه دارد. نمونه‌برداری از سمت شبکه به این معنی است که جریان نمونه‌برداری شده شامل جریان‌های هارمونیک تولید شده توسط خود AHF می‌شود. در این حالت، نمونه‌برداری از سمت شبکه نیازمندی‌های نمونه‌برداری AHF را برآورده نمی‌کند (AHF نمی‌تواند جریان‌های هارمونیک خود را جمع‌آوری کند). بنابراین، راه‌حل برای نمونه‌برداری از سمت سیستم، یافتن راهی برای کم کردن جریان‌های هارمونیک تولید شده توسط خود AHF است. دو روش برای کم کردن جریان وجود دارد:
1. استفاده از AHF برای انجام تفریق داخلی، زیرا خود AHF مقدار جریان هارمونیک تولیدی خود را می‌داند. مزیت این روش این است که فقط به یک مجموعه ترانسفورماتور نیاز است. عیب آن این است که این تفریق با استفاده از الگوریتم نرم‌افزاری انجام می‌شود که می‌تواند در صورت اتصال موازی چند واحد، به راحتی باعث تشدید جریان حلقه‌ای و در نتیجه پایداری ضعیف شود.
2. استفاده از نمونه‌برداری و تفریق خارجی. همانطور که در شکل زیر نشان داده شده است، یک مجموعه ترانسفورماتور جریان با اندازه مساوی و جهت مخالف (دو مجموعه ترانسفورماتور در اتصال ضد موازی در زیر نشان داده شده است) برای جمع‌آوری جریان نصب کنید و سپس آن‌ها را مستقیماً به صورت موازی متصل کنید تا تفریق فیزیکی انجام شود. مزیت آن قابلیت اطمینان بالا و تفریق فیزیکی است. عیب آن این است که برای جمع‌آوری جریان خود AHF به یک مجموعه ترانسفورماتور اضافی نیاز است.

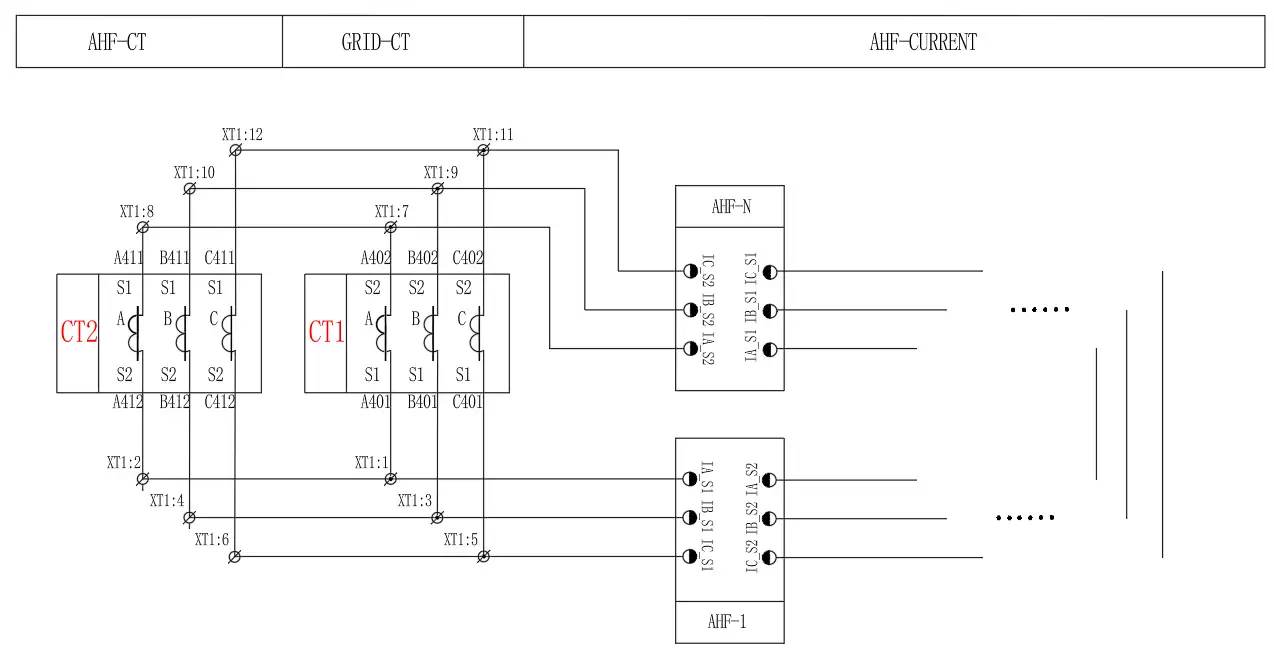

اتصال CT AHF
