Solución de baja tensión para pozos de agua

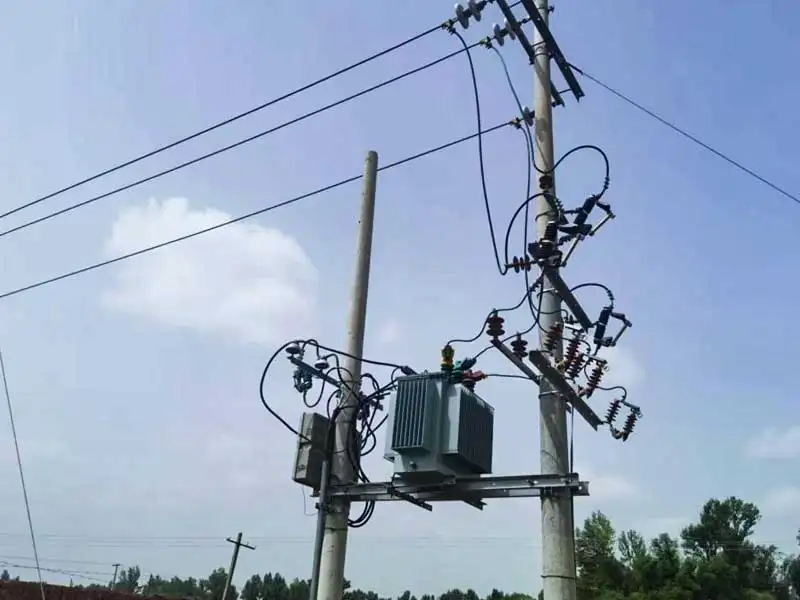

Descripción del suministro eléctrico La estación de bombeo de agua está ubicada en el pueblo. El suministro eléctrico externo proviene de la línea aérea de 10KV de la red eléctrica rural. Después de pasar por un transformador de 250KVA, el voltaje se reduce de 10KV a 400V para alimentar la estación, como se muestra en la figura a continuación.

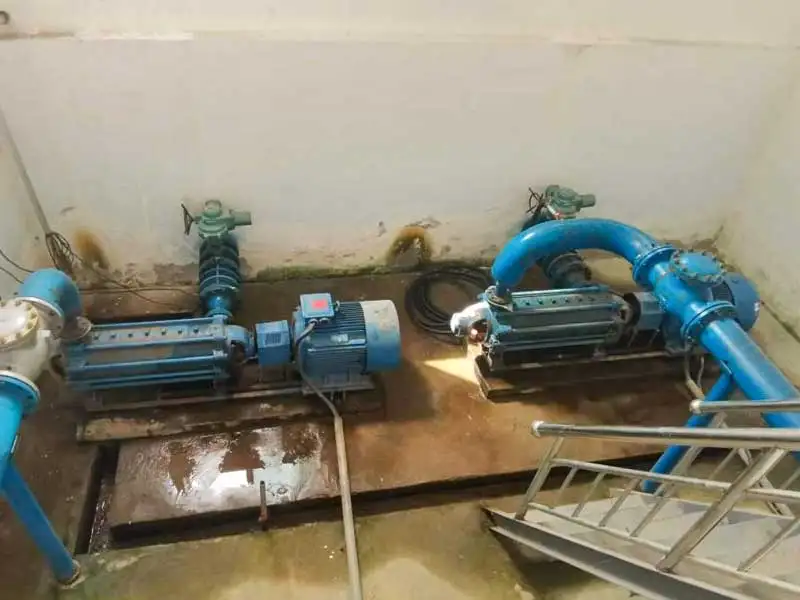

La bomba de agua utiliza dos cajas de arranque suave, que se ponen en marcha por separado. Durante el control de arranque suave, el voltaje aumenta lentamente desde cero hasta el voltaje nominal, de modo que la corriente de arranque del motor durante el proceso de arranque sea controlable, en lugar de la corriente de sobrecarga incontrolable del pasado.

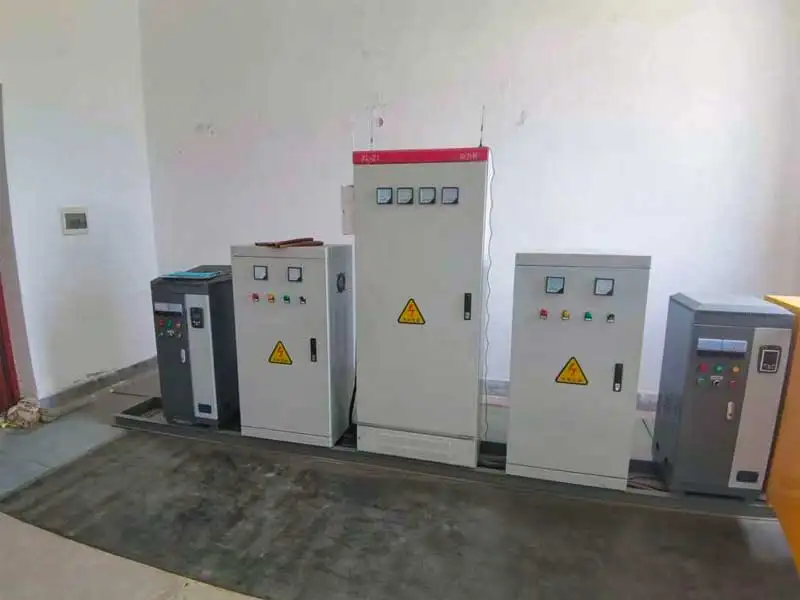

La siguiente figura muestra el arranque suave de la bomba de agua y la caja de distribución de baja tensión relacionada. Hay 4 bombas de agua en total, con un suministro de trifásico 380V, 2 de 75KW y 2 de 15KW. En uso, se utilizan 1 bomba de 75KW y 2 bombas de 15KW, totalizando 105KW, y otra bomba de 75KW se utiliza como respaldo.

La operación diaria es generalmente de 2 turnos de 4 horas durante el día y 8 horas desde la tarde hasta la noche, totalizando 16 horas. Problemas actuales Después de mediciones en el sitio, cuando la bomba de agua no está funcionando, el voltaje de línea trifásico es de alrededor de 306V. Según los comentarios, el voltaje más bajo alcanza los 270V, que es mucho menor que el voltaje de arranque de la bomba, por lo que la bomba no puede funcionar normalmente. El generador diésel implica interferencia con el entorno circundante y está temporalmente detenido. Análisis de causas Supimos por el personal que el voltaje de la línea del lado primario del suministro externo, es decir, el transformador, es de aproximadamente 8KV, y el voltaje monofásico de los agricultores cercanos es inferior a 220V. Luego realizamos una inspección a lo largo de la línea de transmisión de 10KV de la bomba. En solo 2KM, hay cuatro o cinco transformadores, y se puede ver claramente que dos son transformadores recién agregados. Por lo tanto, se puede determinar que la razón principal de la caída de voltaje es la capacidad de suministro insuficiente, principalmente el circuito de 10KV de la red eléctrica rural, con muchos transformadores recién agregados y cargas pesadas. La carga ha aumentado mucho en comparación con el diseño inicial de la red eléctrica, la estructura es más complicada, las pérdidas de línea y de transformador son grandes, y la capacidad de suministro es seriamente insuficiente. Plan de mejora Resolver el problema en el lado del usuario, y utilizar un estabilizador de voltaje trifásico de CA para aumentar el bajo voltaje secundario a aproximadamente 380V. Debido a que la bomba de agua tiene poca potencia y arranque suave, tiene poco impacto en la red eléctrica y puede resolver eficazmente el problema en el sitio.

Los parámetros del estabilizador de voltaje son los siguientes: Voltaje de entrada: 250-400V Voltaje de salida: 380V Capacidad:

300KVA Disipación de calor:

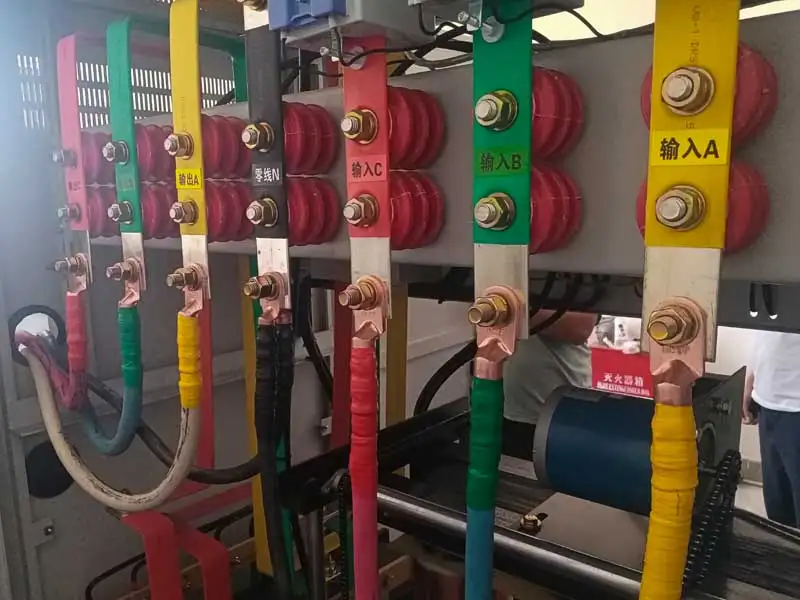

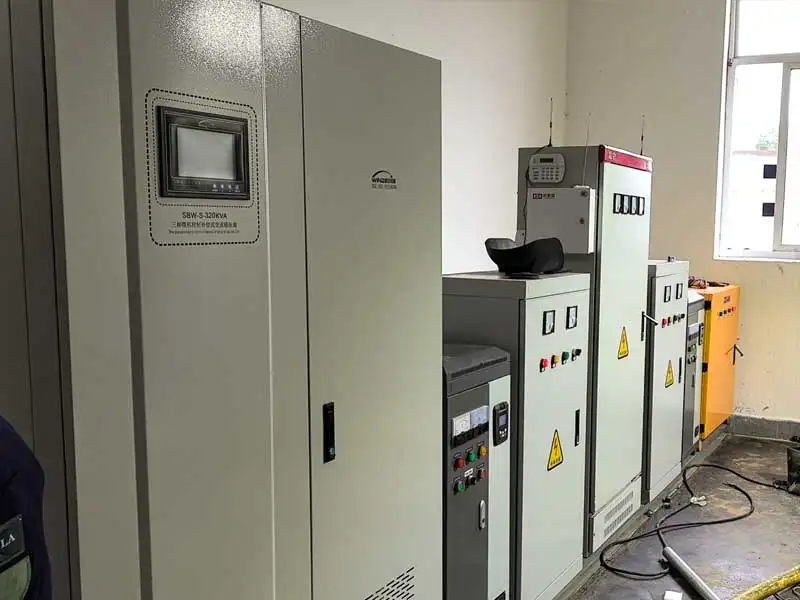

enfriamiento natural Tamaño: 1000*800*1900 (ancho*profundidad*alto) Método de instalación: instalación en el lugar Instalar en su lugar Conectar el cable principal Iniciar funcionamiento
