¿Por qué los sistemas AHF requieren dos juegos de transformadores durante la instalación, modificación o actualización en sitio?

Explicación detallada del método de conexión del transformador de corriente del AHF.

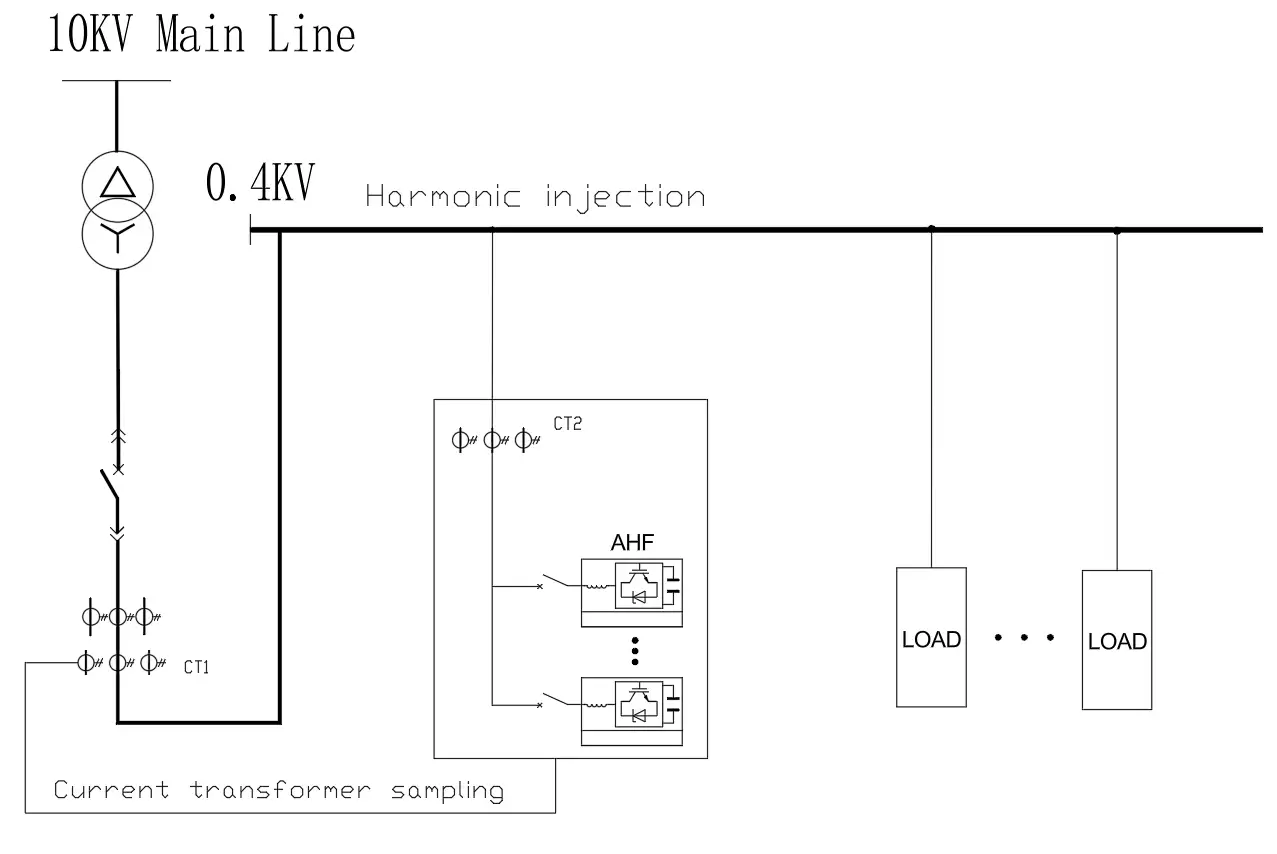

Para entender el uso de dos transformadores AHF, primero debemos explicar los requisitos de muestreo del AHF: el muestreo de corriente del AHF debe realizarse en el lado de la carga. El muestreo en el lado de la carga significa que la corriente muestreada no debe incluir las corrientes armónicas generadas por el propio AHF. Sin embargo, algunos sitios no tienen la opción de muestrear en el lado de la carga. Por ejemplo, algunos sitios solo pueden instalar el AHF al final, lo que requiere un muestreo en el lado de la red. El muestreo en el lado de la red significa que la corriente muestreada incluye las corrientes armónicas generadas por el propio AHF. En este caso, el muestreo en el lado de la red no cumple con los requisitos de muestreo del AHF (el AHF no puede recoger sus propias corrientes armónicas). Por lo tanto, la solución para el muestreo en el lado del sistema es encontrar una manera de restar las corrientes armónicas generadas por el propio AHF. Hay dos métodos para restar la corriente: 1. Usar el AHF para realizar la resta interna, ya que el propio AHF conoce la cantidad de corriente armónica que genera. La ventaja es que solo se requiere un juego de transformadores. La desventaja es que esta resta se realiza mediante un algoritmo de software, lo que puede causar fácilmente resonancia de corriente circulante cuando varias unidades están conectadas en paralelo, resultando en una estabilidad deficiente. 2. Usar muestreo y resta externos. Como se muestra en la figura a continuación, instale un juego de transformadores de corriente de igual tamaño y dirección opuesta (dos juegos de transformadores se muestran en conexión antiparalela a continuación) para recoger la corriente, y luego conéctelos directamente en paralelo para realizar la resta física. La ventaja es alta confiabilidad y resta física. La desventaja es que se requiere un juego adicional de transformadores para recoger la corriente del propio AHF.
