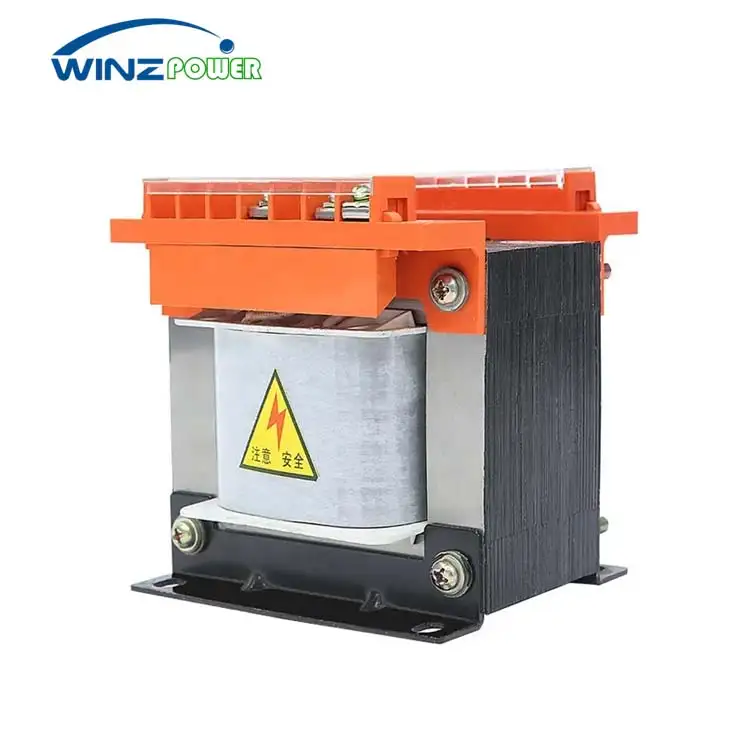

Einphasiger Niederspannungstransformator

Produkteinführung

Der Niederspannungs-Steuertransformator der BK-Serie ist ein einphasiger Trenntransformator, der allgemein als Steuerspannungsversorgung, Beleuchtungs- und Anzeigelampen-Stromversorgung des Sekundärkreises in verschiedenen Werkzeugmaschinen und mechanischen Geräten verwendet wird; er dient auch als Hauptstromversorgung für das Steuerungssystem. Eingangsspannung 110V, 220V, 380V, 400V, 440V, 480V, 690V (kundenspezifische Spannung einstellbar) Ausgangsspannung 6V, 6,3V, 9V, 12V, 24V, 48V, 100V, 110V, 120V, 220V (kundenspezifische Spannung einstellbar) Die Wicklung erfolgt nach der Vollreihen-Wickelmethode; der Transformator wird vakuumgetränkt, um die Isolationsklasse des Transformators auf Klasse H zu bringen, und die Produktleistung erreicht das fortgeschrittene nationale und internationale Niveau. Der Werkzeugmaschinen-Steuertransformator der JBK5-Serie muss ein Trenntransformator und kein Spartransformator sein, da er sonst nicht nur die Ausrüstung nicht schützt, sondern auch eine Gefahr eines elektrischen Schlags für den Bediener darstellen kann.



Produktfunktionen und Eigenschaften

Das Kernmaterial des Niederspannungs-Steuertransformators der BK-Serie besteht aus hochwertigen, hochsiliziumhaltigen Siliziumstahlblechen, und der Leiter ist beständig gegen 180 Grad und 2500V (relativ zu 5000V), was die Verluste des Produkts während des Betriebs effektiv reduziert und die Stabilität des Produkts gewährleistet. Bei der Produktion werden Vakuumtränklack und Isoliermaterialien der Klasse H verwendet, was die Risiken der Isolationsspannungsfestigkeit erheblich reduziert und die Sicherheit und Lebensdauer des Produkts deutlich verbessert.
Der Niederspannungs-Steuertransformator der BK5-Serie ist ein einphasiger Mehrwicklungstransformator in offener Bauweise.
1. Der Kern ist ein Manteltyp, der aus gestapelten Siliziumstahlblechen besteht;
2. Die Spule ist in mehreren Lagen und mehreren Wicklungen gewickelt;
3. Der Anschluss ist als Steck- und Crimp-Typ ausgeführt.

BK-Transformator-Systemdiagramm

BK-Transformator-Strukturdiagramm





Liste der technischen Parameter des BK-Transformators

Technische Parameter
Nr.	Technische Indikatoren	Inhalt
1	Produktmodell	BK-Serie Niederspannungs-Steuertransformator
2	Nennleistung (kVA)	50VA-20000VA
3	Eingangsspannung (VAC)	Einphasig 110V/220/380V & 400V/415V/440V/480V ±10%
4	Ausgangsspannung (VAC)	6,3/12/24/36/110/127/208/220/380V und andere kundenspezifische Spannungen
5	Maximale Systembetriebsspannung (V)	530V
6	Wicklungsmaterial	Vollkupferdraht, umwickelter Draht
7	Schaltgruppe	L+N+PE
8	Nennfrequenz (Hz)	50/60Hz
9	Nennphasen	1 Phase
10	Kühlmethode	Temperaturgesteuerte Zwangsluftkühlung
11	Isolationsklasse	H, F, B
12	Isolationspegel	Netzfrequenz-Spannungsfestigkeit 3kV, kein Durchschlag und kein Überschlag
13	Überlastfähigkeit	2-facher Nennstrom, 1 Minute lang aufrechterhalten
14	Anzeigefunktion	Keine
15	Kurzschlussimpedanz	<3,5%
16	Leerlaufverluste	Gemäß Norm GB1094.11-2007
17	Lastverluste	Gemäß Norm GB1094.11-2007
18	Schutzart (IP-Klasse)	IP20 Innenbereich, IP33 Außenbereich auf Anfrage
19	Abmessungen	Siehe Tabelle unten
20	Farbe	RAL7035, andere Farben auf Anfrage
21	Installationsort	Innenbereich
22	Relative Luftfeuchtigkeit	10%~90% RH
23	Höhe über NN	Unter 3000 Metern. Leistungsminderung um 10% pro 1000 Meter Höhenzunahme
24	Umgebungstemperatur	-25~+55°C Maximale tägliche Durchschnittstemperatur: 35°C
25	Erdbebensicherheit	Bodenhorizontale Beschleunigung 0,2g, vertikale Beschleunigung 0,1g
26	Einsatzumgebung	Der Installationsort ist frei von starkem Dampf, chemischen Ablagerungen, Staub und explosiven Stoffen usw.
27	Einführungsmethode	Klemmenblöcke
28	Installationsmethode	Montage mit Fußklemmschrauben
29	Hebemethode	Keine
30	Geräusch	15dB
31	Magnetische Flussdichte	Magnetische Flussdichte ≤1,58T
32	Umsetzungsstandard	GB1094.11-2007
Andere Sonderwünsche können mit winzele abgestimmt werden



Auswahlliste des BK-Transformators
1. Die Produktabmessungen dienen nur als Referenz. Bei Sonderprodukten ändern sich die Abmessungen entsprechend.
2. Die in der Tabelle angegebenen Ein- und Ausgangsspannungen können nach Kundenwunsch und in beliebiger Kombination hergestellt werden.
3. Nicht aufgeführte Spezifikationen und Abmessungen können nach Benutzeranforderungen vereinbart und festgelegt werden.
4. Die Isolationsklasse dieses Produkts ist Klasse B, kann aber auch nach Kundenwunsch (E, F, H) hergestellt werden.
5. Die Abmessungen können ohne vorherige Ankündigung geändert werden.

Modell (VA)	PRI (V)	SEC (V)	AxBxC (mm)	DxE (mm)	Skelett (mm)	KXJ (mm)
BK-25	120V 220V 380V ODER Kundenspezifische Spannung	6,3V 12V 24V 36V 110V 127V 220V 380V Kundenspezifische Spannung	66x60x70	60×40	22×30	8X11
BK-50			76x64x84	64×43	25×35	8X11
BK-50			84x85x95	70×53	28×32	8X11
BK-100			86x100x95	70×68	28×45	8X11
BK-150			96x100x105	79×81	32×46	8X11
BK-160			96x100x105	79×81	32×50	8X11
BK-200			96x110x105	79×81	32×52	8X11
BK-250			96x110x105	79×82	32×60	8X11
BK-300			105x110x110	87,5×92	35×60	8X11
BK-300			120×102,5×120	100×81	40×50	8X11
BK-300			133x100x135	110×78	44×50	8X11
BK-300			114x115x125	103×76	38×55	8X11
BK-350			114×110,5×125	103×81	38×60	8X11
BK-400			120x105x135	110×83	40×55	8X11
BK-450			133x106x145	120×76	50×50	8X11
BK-500			133x105x135	110×94	44×60	8X11
BK-500			133x115x135	110×94	44×65	8X11
BK-500			150x106x145	120×76	50×50	8X11
BK-500			150x111x145	120×81	50×55	8X11
BK-600			150x116x145	120×86	50×60	8X11
BK-630			150x106x145	120×76	50×50	8X11
BK-630			150x116x145	120×86	50×60	8X11
BK-700			150x121x145	120×91	50×65	8X11
BK-800			150x126x145	120×96	50×70	8X11
BK-1000			150x136x145	120×106	50×80	8X11
BK-1200			150x141x145	120×111	50×85	8X11
BK-1200			150x146x145	120×116	50×90	8X11
BK-1500			150x151x145	120×121	50×95	8X11
BK-1500			180x145x190	150×110	60×80	8X11
BK-1500			192x140x180	160×100	64×70	8X11
BK-2000			192x200x180	160×138	64×85	8X11
BK-3000			192x215x205	160×160	64×105	8X11
BK-4000			230x210x240	190×145	76×100	8X11
BK-5000			230x230x240	190×165	76×110	8X11

Rated Power: 50-20000VA
Input Voltage: 220/380/400/415/440/480V
Input Frequency: 50/60Hz±10%
Output Voltage: 6.3/12/24/36/110/127/200/208/220/380/400
MOQ: 1 Set/Piece
Brand: WINZPOWER
