Введение в продукт
Следующие страны и регионы в основном используют трехфазные сети электропитания 480 В, 60 Гц:
США, Канада, Мексика, Бразилия, Коста-Рика и Гайана.
Стабилизатор переменного напряжения 480 В, 60 Гц используется для стабилизации системы напряжения 480 В/60 Гц.
Этот трехфазный стабилизатор напряжения мощностью 1000 кВА имеет трехфазное раздельное регулирование и автоматическое выравнивание напряжения.
Мощность стабилизатора соответствует диапазону трансформаторов от 630 кВА до 1250 кВА для общего регулирования напряжения.

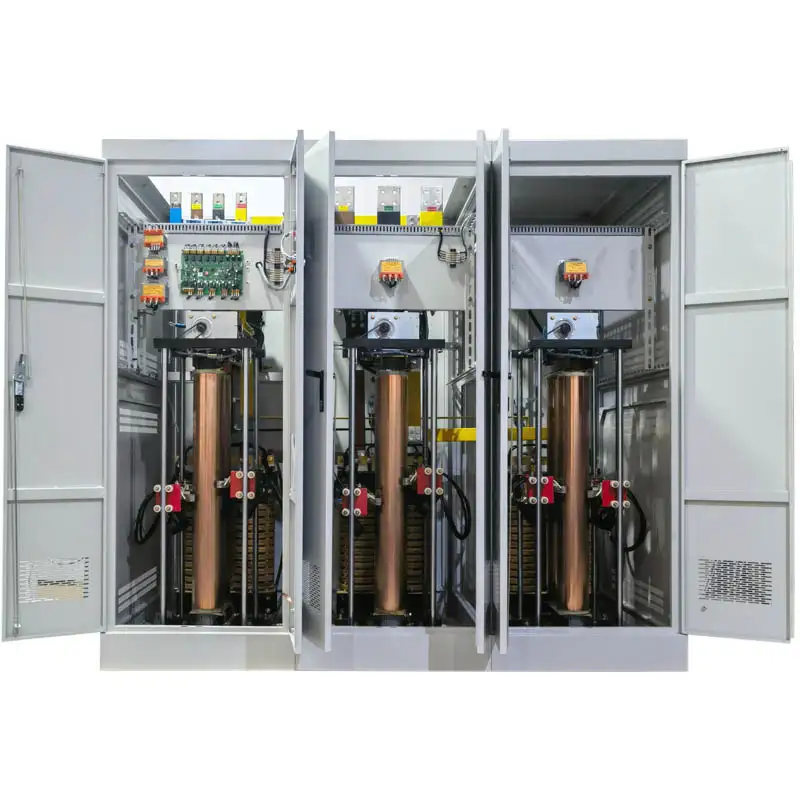

Из-за большой мощности стабилизатора напряжения используются три отдельных шкафа (L1, L2 и L3).
Это также стабилизатор переменного напряжения сервомоторного типа.
Технические параметры
| ВХОД | |
| Тип | SBW-F-1000KVA[480V] Трехфазный тип с автоматическим выравниванием напряжения |
| Номинальная мощность (кВА) | 1000 кВА |
| Диапазон входного напряжения (VAC) | 384 В ~ 576 В |
| Частота (Гц) | 50/60 Гц |
| Фазы | 3 фазы, 5 проводов |
| Ток (А) | 1202 А |
| ВЫХОД | |
| Номинальная мощность (кВА) | 1000 кВА |
| Номинальный ток (А) | 1202 А |
| Выходное напряжение (В) | 480 В переменного тока |
| Точность выходного напряжения | 480 В переменного тока ±1–5 % (регулируется) Настройка по умолчанию: ±2 % |
| Частота | 50 Гц / 60 Гц |
| КПД | 98,8 % |
| Форма волны (приращение THD) | По сравнению с входной формой волны приращение THD на выходе не превышает 0,1 % |
| Способность к перегрузке | При перегрузке в 1,5 раза длительность не менее 5 минут |
| Время стабилизации | При изменении входного напряжения относительно диапазона на 10 % время стабилизации менее 1 секунды. |
| Безопасность | |
| Сопротивление изоляции | ≥2 МОм |
| Электрическая прочность изоляции | 2500 В |
| Защита | |
| Перенапряжение | Если фазное напряжение на выходе превышает 10 %, выход отключается |
| Пониженное напряжение | Если фазное напряжение на выходе менее 10 %, выход отключается |
| Неисправность фазы | Обнаружение отсутствия фазы |
| Перегрузка | При перегрузке системы выход отключается, задержку времени можно установить |
| Перегрузка по току | При превышении тока в системе выход отключается. Защита MCCB |
| Короткое замыкание | При коротком замыкании системы выход отключается. Защита MCCB |
| Байпас | Ручной байпас |
| Чередование фаз | Реле последовательности фаз |
| Дисплей | |

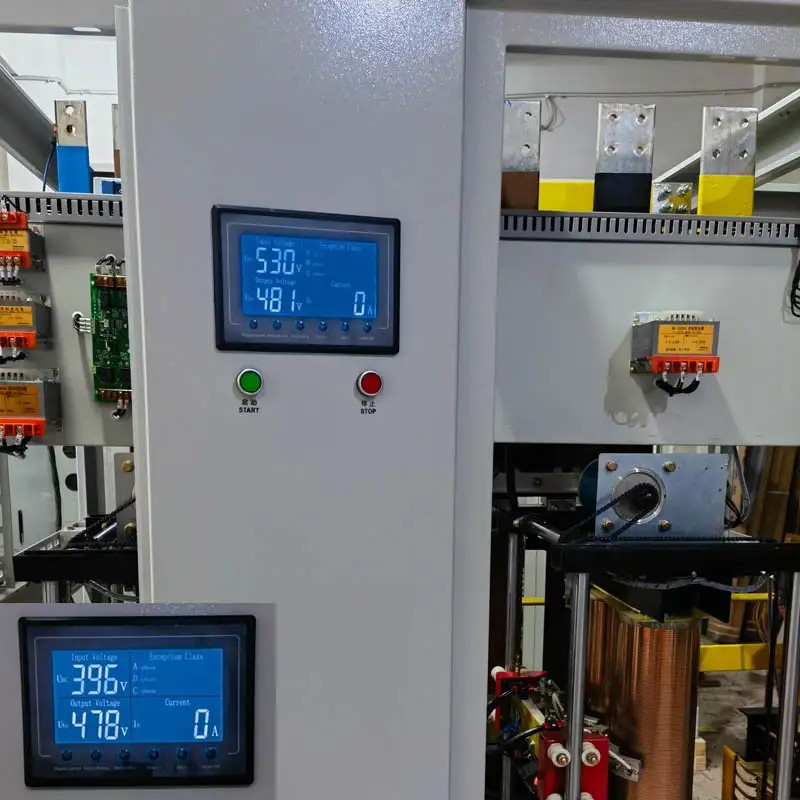

| Тип дисплея | Многофункциональная ЖК-панель с сегментным кодом или сенсорный экран 7″ |
| Напряжение |
Входное и выходное напряжение, расчет истинного среднеквадратичного значения, отображение на ЖК-дисплее
|
| Ток | Входной ток, расчет истинного среднеквадратичного значения, отображение на ЖК-дисплее |
| Статус неисправности | Отображение статуса неисправности: OV, UV, OL и т.д. |
| Другие характеристики | |
| Связь | RS485 Modbus RTU |
| Рабочая температура | -15 °C +55 °C |
| Относительная влажность | 10 %–90 % (20 °C ± 5 °C) |
| Высота над уровнем моря | ＜2000 м |
| Уровень шума (дБ) | ＜55 дБ |
Применение
Данный продукт предназначен для регулирования напряжения в системах электропитания 480 В и подходит для трехфазных промышленных и коммерческих сред. Его мощность 1000 кВА в основном используется для общего регулирования напряжения в больницах, мощном химическом оборудовании, отдельных цехах и заводских распределительных помещениях. Он эффективно улучшает качество электропитания и обеспечивает безопасную и стабильную работу различного оборудования.

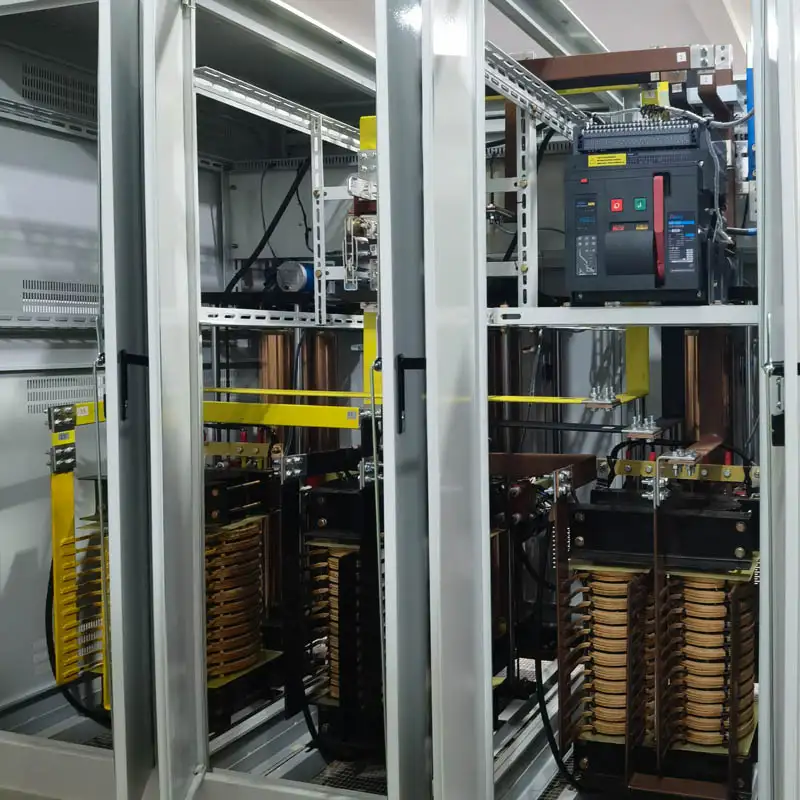

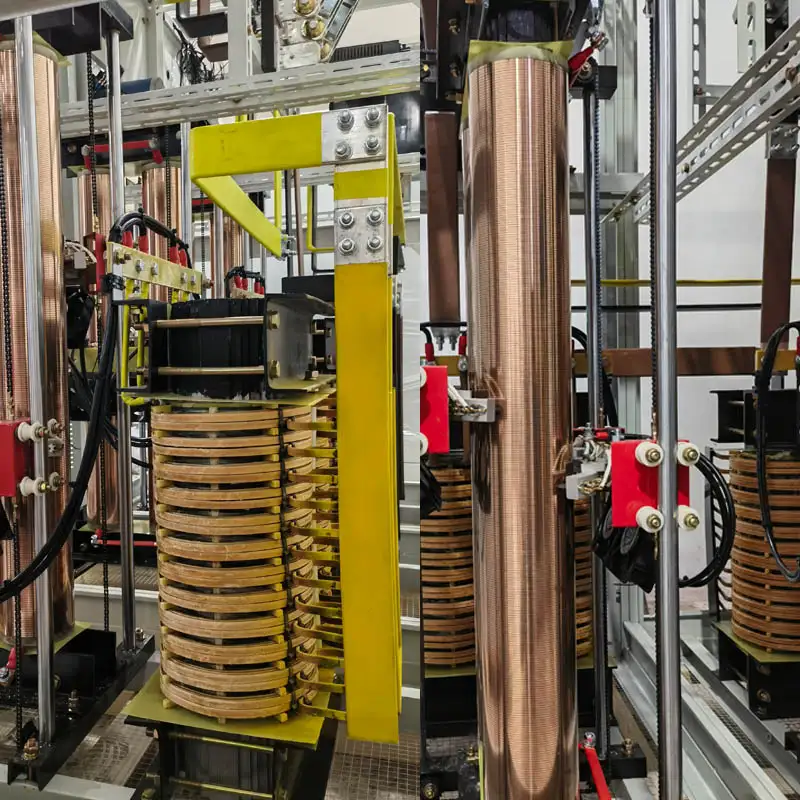

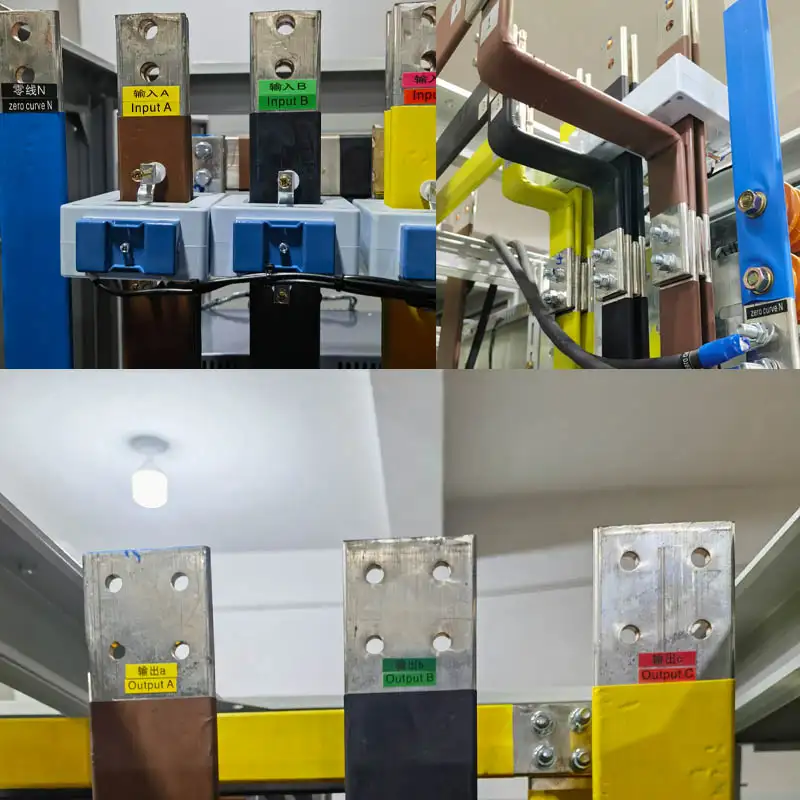

Фотографии продукта
